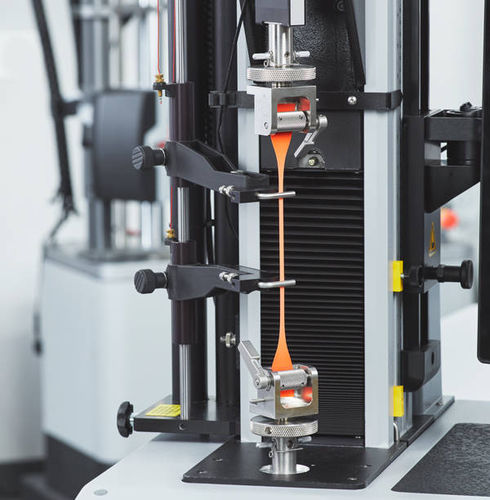

Estensimetro per ponte estensimetrico 2603 Series

a corsa lunga

Progettati per l'uso con sistemi di prova universali sia a colonna singola che a doppia colonna, gli estensimetri a corsa lunga (XL) possono essere utilizzati per misurare allungamenti del provino fino a 30 pollici o 750 mm. L'estensimetro XL è progettato per essere fissato direttamente al provino in modo rapido e semplice. Si adatta a lunghezze incrementali del calibro che vanno da 0,5 a 5 pollici, o da 10 mm a 200 mm. Principio di funzionamento L'estensimetro ad alto allungamento è progettato per essere fissato direttamente su un provino in modo rapido e semplice. Si adatta a lunghezze di calibro incrementali che vanno da 0,5 a 5 pollici, o da 10 mm a 200 mm. L'estensimetro XL è in grado di gestire uno spostamento del morsetto fino a 10 pollici ed è specificamente progettato per consentire di testare il campione fino alla rottura senza danneggiare l'estensimetro o interrompere in altro modo la routine di prova. L'estensimetro XL si basa su una coppia di pinze accuratamente controbilanciate che azionano un potenziometro attraverso cavi di collegamento. Entrambi i morsetti si muovono liberamente, ma qualsiasi aumento della separazione o del movimento differenziale fa avanzare il trasduttore. I morsetti del campione superiore e inferiore sono controbilanciati separatamente e guidati su un albero lucidato e rettificato con cuscinetti lineari, in modo che il peso dell'estensimetro non venga applicato al campione. Caratteristiche e vantaggi - Morsetti a sgancio rapido - Controbilanciato per ridurre al minimo la forza sul campione - Impostazioni variabili della lunghezza del calibro - Pressione di serraggio regolabile per una varietà di spessori dei campioni - Facilmente installabile sulla maggior parte delle macchine Instron - Auto-identificazione per facilitare la calibrazione - Unità di calibrazione SI, USA e metriche
