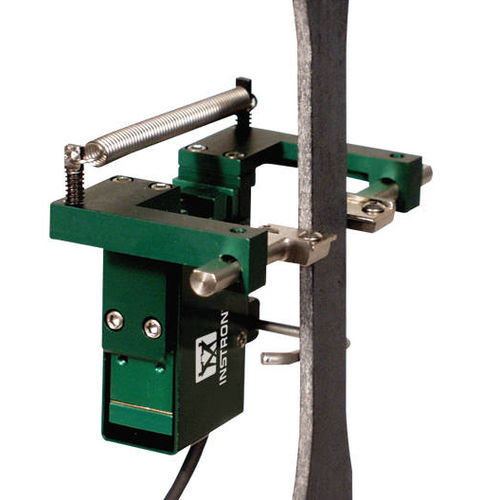

Estensimetro per ponte estensimetrico W-E404 series

diametraleassialea graffetta

Estensori trasversali a clip Gli estensimetri trasversali della serie W-E404 sono progettati per misurare gli spostamenti trasversali. Sono autoportanti sul provino e funzionano su qualsiasi provino di larghezza o diametro da 0 a 25 mm (1 in). I tipi W-E404-A/C/E/F sono comunemente usati per la misura del rapporto di Poisson e della deformazione trasversale su materiali anisotropi come i compositi. Sono spesso usati simultaneamente con estensimetri assiali. Queste unità si agganciano facilmente al provino e sono tenute in posizione da una molla integrale. I bordi di contatto arrotondati aiutano a mantenere la posizione sul provino. Una versione speciale di mediazione (2640-010) è disponibile per determinare il valore "r" delle lamiere (NON adatto per il rapporto di Poisson). Principio di funzionamento Lo spostamento del provino viene misurato in un singolo punto utilizzando un sensore estensimetrico a doppia flessione di alta precisione, progettato per la resistenza e le migliori prestazioni. La versione speciale per il valore 'r' misura lo spostamento del provino in due punti usando due sensori estensimetrici individuali ad alta precisione e doppia flessione. L'uscita di ogni sensore viene unita per produrre un'unica uscita media. Il design rende queste unità molto durevoli e possono essere lasciate sul provino fino alla rottura dello stesso.
