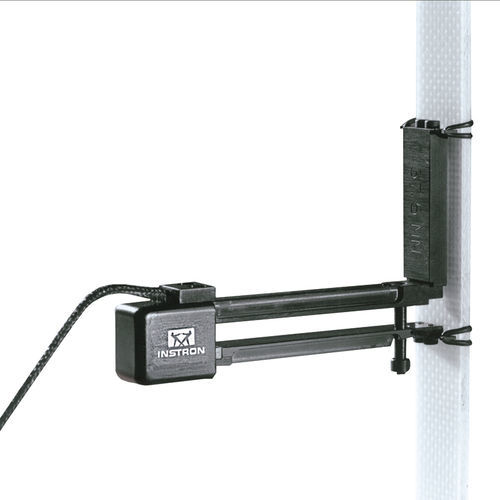

Estensimetro per ponte estensimetrico 2620 series

assialea graffettadi tensione

Gli estensimetri dinamici della serie 2620 sono unità leggere e accurate utilizzate per la misurazione diretta e il controllo ad anello chiuso della deformazione in una varietà di applicazioni di prove statiche e cicliche ad alta frequenza dei materiali. Prove di trazione, compressione, fatica a basso e alto ciclo, creep e rilassamento delle sollecitazioni, nonché prove in linea retta (rampa) possono essere eseguite con l'estensimetro estensimetrico dinamico della serie 2620 secondo una vasta gamma di standard nazionali e internazionali. Principio di funzionamento Gli estensimetri della serie 2620 sono unità estensimetriche. L'elemento flessionale è una trave operativa in lega speciale con estensimetri certificati a fatica incollati ad essa. I misuratori sono disposti in un circuito a ponte di Wheatstone a quattro bracci completamente attivo. È montato in un telaio leggero e segue accuratamente le ampiezze di deformazione ad esso applicate. Le variazioni di lunghezza del calibro e i livelli di deformazione percentuale possono essere ottenuti con l'aggiunta di estensori di lunghezza del calibro. I fermi meccanici integrati limitano la quantità di oltrecorsa degli estensimetri, consentendo loro di sopravvivere alla rottura del provino senza danni. Gamma di applicazioni Gli estensimetri della serie 2620 sono progettati per l'uso con metalli, materiali compositi, plastica, legno e altri materiali che presentano deformazioni totali fino al ±50% della lunghezza originale del calibro. Sono immergibili in una gamma di fluidi (acetone, oli minerali e siliconici, alcool e simili fluidi di raffreddamento/riscaldamento) e possono essere calibrati rapidamente e facilmente.
