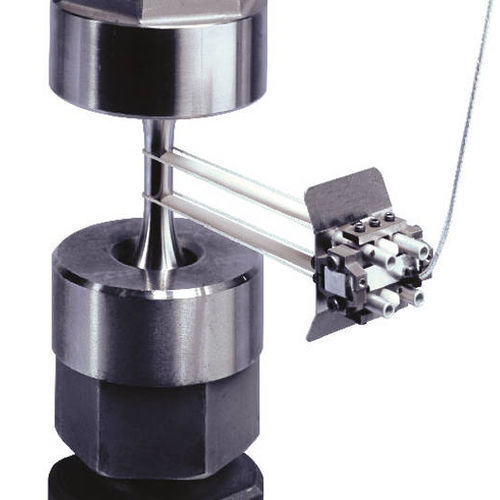

Estensimetro per alte temperature 2632 series

assiale

Ci sono molti tipi diversi di estensimetri ad alta temperatura disponibili. Il tipo di strumento dipende dal tipo di test (trazione a caldo, creep, LCF, ecc.) e dal tipo di sistema di riscaldamento utilizzato (forno a tubi divisi, forno a tubi dritti, forno a porte laterali o camera ambientale). Il PSH8MS è tipicamente usato in applicazioni di trazione a caldo con forni a tubo e consiste in un'unità di misurazione separata e un gruppo di bracci di sospensione. L'unità di misura utilizza un LVDT con una corsa fissa che rimane all'esterno della fornace, i bracci sono situati principalmente all'interno del sistema di riscaldamento e fissano il provino all'unità di misura. Le serie 3448, 3548 e 2632 sono strumenti estensimetrici progettati per prove di tensione, compressione e fatica ad alta temperatura utilizzando una fornace a porta d'ingresso laterale. I bracci sono aste di ceramica che passano attraverso la fornace e contattano il provino. A seconda del tipo di modello, l'estensimetro è attaccato al provino con un cavo di ceramica, o con un montaggio a molla / controbilanciato.
