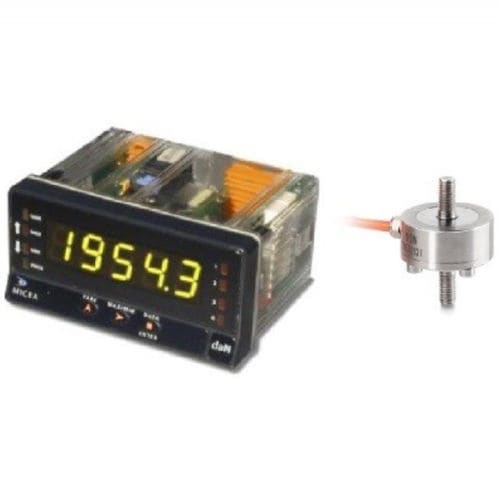

Cella di carico a compressione CO-Y1

a bottonemonoassialeper ponte estensimetrico

Sintesi

• Celle di carico miniaturizzate tipo bottone in acciaio inox
• Campo in compressione: 0 a 100 N … 0 a 20 kN (varianti disponibili)
• Indice di protezione: IP67
• Sensore associato al display digitale MICRA M

Descrizione
Il CO-Y1 è un sensore di forza in compressione miniaturizzato basato su tecnologia a ponte di estensimetri, completamente in acciaio inox. È particolarmente adatto ad installazioni di prova e banchi di collaudo. Nonostante le dimensioni ridotte, garantisce elevata precisione (0,5 % della scala completa) e protezione IP67. Il sensore fornisce un segnale di uscita tipico di 1 o 1,5 mV/V.

Display / Elettronica (MICRA M)
Display digitale multifunzione che consente la configurazione degli ingressi e la lettura delle misure. Alimentazione a larga gamma: 85-265 VAC / 100-300 VDC. Formato compatto (mm): 96 x 48 x 60. Risoluzione: ±15 bit. Frequenza di lettura: 20 letture/s. Uscite analogiche e digitali disponibili come opzione.

Segnali di ingresso accettati

• Celle di carico: mV/V, mV
• Processo: ±10 VDC, ±20 mA, potenziometro
• Temperatura: sonda Pt100, termocoppie tipi J, K e T

Opzioni di uscita (su richiesta)

• 4-20 mA
• 0-10 V
• RS232
• RS485

Campi di misura disponibili
0 a 10 kg / 100 N
0 a 20 kg / 200 N
0 a 50 kg / 500 N
0 a 100 kg / 1 kN
0 a 200 kg / 2 kN
0 a 500 kg / 5 kN
0 a 1000 kg / 10 kN
0 a 2000 kg / 20 kN

Caratteristiche / specifiche tecniche

• Modello: CO-Y1 (catena CO-Y1 + display MICRA M)
• Tipo: cella di carico miniaturizzata in compressione (bottone)
• Materiale: acciaio inossidabile
• Precisione: 0,5 % della scala completa
• Segnale di uscita: 1 o 1,5 mV/V
• Indice di protezione: IP67
• Alimentazione (MICRA M): 85-265 VAC / 100-300 VDC
• Formato display (mm): 96 x 48 x 60
• Risoluzione: ±15 bit
• Frequenza di campionamento: 20 letture/s
• Ingressi compatibili: mV/V, mV, ±10 V, ±20 mA, potenziometro, Pt100, termocoppie J/K/T
• Opzioni di uscita: 4-20 mA, 0-10 V, RS232, RS485 (su richiesta)
• Ambiti applicativi: prove e banchi di test per misure di massa e forza
