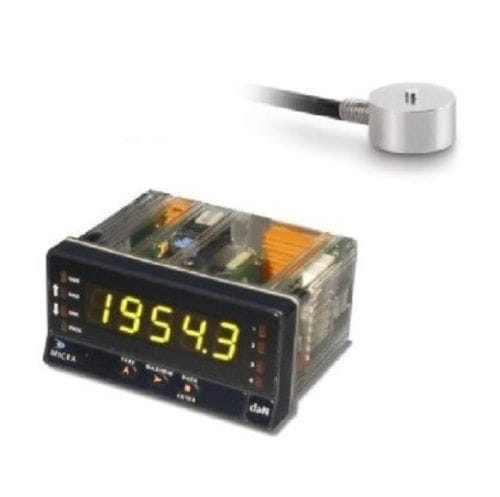

Cella di carico a compressione CO-Y4 + MICRA-M

a bottone1 mV/Vper macchina di prova

Presentazione
Sistema di misura composto da un sensore di compressione miniaturizzato CO-Y4 abbinato all'indicatore/condizionatore MICRA M. Progettato per prove e misure in compressione su banchi prova, controllo qualità e applicazioni R&D. Costruzione in acciaio inox e grado di protezione IP67 per ambienti gravosi.

Caratteristiche principali del sensore CO-Y4

• Cella di misura miniaturizzata a bottone in acciaio inox
• Campi di misura in compressione disponibili: 0–50 N e 0–100 N (circa 0–5 kg e 0–10 kg)
• Grado di protezione: IP67 (secondo EN 60529)
• Segnale di uscita: 1 mV/V
• Applicazioni: misure di forza e massa su banchi prova, prove di compressione

Caratteristiche principali dell'indicatore MICRA M

• Indicatore digitale multifunzione con configurazione degli ingressi
• Ingressi compatibili: celle di carico (mV/V, mV), segnali di processo (±10 V, ±20 mA), potenziometro
• Ingressi temperatura: Pt100 e termocoppie tipi J, K, T
• Uscite analogiche e digitali disponibili come opzione
• Alimentazione: 85–265 Vac / 100–300 Vdc
• Formato: 96 x 48 x 60 mm
• Risoluzione: ±15 bit
• Frequenza di lettura: 20 letture/s

Tabella campi
0 a 5 Kg / 50 N
0 a 10 Kg / 100 N

Opzioni e servizi

• Certificato di taratura disponibile su richiesta: COFRAC, equivalente COFRAC o taratura associata COFRAC

Specifiche tecniche

• Tipo di sensore: sensore miniaturizzato a bottone in compressione (CO-Y4)
• Costruzione: acciaio inox
• Campi disponibili: 0–50 N, 0–100 N
• Grado di protezione: IP67
• Segnale in uscita sensore: 1 mV/V
• Indicatore: MICRA M multifunzione
• Ingressi MICRA M: mV/V, mV, ±10 V, ±20 mA, potenziometro, Pt100, termocoppie (J, K, T)
• Uscite: opzioni analogiche e digitali disponibili
• Alimentazione MICRA M: 85–265 Vac / 100–300 Vdc
• Dimensioni MICRA M: 96 x 48 x 60 mm
• Risoluzione MICRA M: ±15 bit
• Frequenza di lettura: 20 /s
