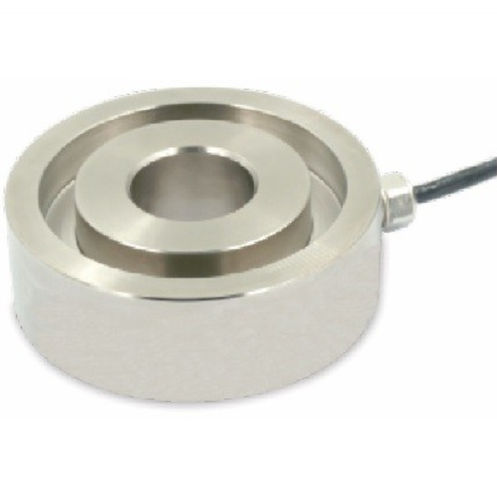

Cella di carico a compressione LC-C119B

tipo pancakeanalogicaad alta precisione

Presentazione
Rondella di carico per la misura della forza in compressione, progettata per capacità fino a 50 kN. Uscita analogica in mV/V, elevata risposta dinamica e grado di protezione elevato per applicazioni industriali.

Principali caratteristiche

• Campi di misura disponibili: 0 a 5 kN … 0 a 50 kN (capacità: 5 / 10 / 20 / 30 / 50 kN)
• Sensibilità tipica: 1,5 mV/V (±10%)
• Eccellente linearità: 0,2% della scala completa
• Grado di protezione: IP67
• Materiale: acciaio inossidabile

Caratteristiche / specifiche tecniche

• Capacità: 5 / 10 / 20 / 30 / 50 kN
• Sensibilità: 1.5 ±10% mV/V
• Offset: ±2% della scala completa
• Non linearità: 0.2% della scala completa
• Isteresi: 0.2% della scala completa
• Ripetibilità: 0.1% della scala completa
• Fessurazione (30 min): 0.2% della scala completa
• Effetto della temperatura sull'uscita: 0.1% SC / 10°C
• Effetto della temperatura sullo zero: 0.1% SC / 10°C
• Resistenza di ingresso: 780 ±20 Ω
• Resistenza di uscita: 700 ±10 Ω
• Isolamento: ≥ 5000 MΩ / 100 Vcc
• Tensione di alimentazione consigliata: 5 V
• Tensione di alimentazione massima: 15 V
• Compensazione temperatura: -10 a 60°C
• Temperatura di esercizio: -20 a 80°C
• Limite di carico: 150% della scala completa
• Carico di rottura: 300% della scala completa
• Lunghezza cavo: Ø4 x 4000 mm
• Grado di protezione: IP67
• Materiale: acciaio inossidabile
• Uscita: segnale analogico (mV/V) che richiede condizionamento/elettronica di lettura
• Opzione: fornitura possibile con certificato di taratura (COFRAC, equivalente COFRAC o accreditato COFRAC)
