Cella di carico di trazione-compressione CR-Y1

tipo pancake2 mV/Vdi pesatura

Descrizione

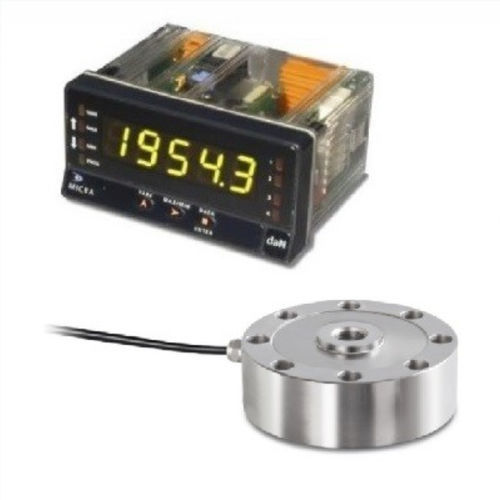

Strumento di misura della forza in trazione e compressione CR-Y1 abbinato al display MICRA M. Adatto per pesatura e misurazione di forze in trazione e compressione, banchi prova e macchine speciali. Trasmissione della forza tramite una piastrina di spinta o tramite foro filettato. Piastrina di appoggio inclusa nella fornitura del sensore a disco CR-Y1.

Campi di misura

• Pesatura: 0 a 500 kg … 0 a 20 t
• Misura della forza: 0 a 5 kN … 0 a 200 kN

Caratteristiche metrologiche e conformità

• Alta precisione: errore combinato 0,05 % della portata (FS)
• Precisione secondo lo standard OIML R60 C1
• Conformità RoHS

Costruzione e ambiente

• Scocca ermetica in acciaio inox
• Protezione: IP68 (secondo EN 60529)
• Sensibilità: 2 mV/V

Fissaggio e filettature

• Filettatura per piastrina di appoggio o altra applicazione di forza: fino a 5000 kg M16×1,5
• A partire da 10000 kg M32×1,5

Display associato (MICRA M) — caratteristiche principali

• Display digitale multifunzione che accetta un'ampia varietà di segnali in ingresso
• Segnali accettati: celle di carico (mV/V, mV), process (±10 Vcc, ±20 mA, potenziometro), temperatura (Pt100, termocoppie J, K, T)
• Uscite analogiche e digitali disponibili come opzione
• Alimentazione: 85-265 Vac / 100-300 Vcc
• Formato (mm): 96 x 48 x 60
• Risoluzione: ±15 bit
• Letture: 20/s

Opzioni

• Certificato di taratura COFRAC o certificato collegato COFRAC disponibile come opzione

Informazioni supplementari (varianti disponibili)

• Campi disponibili: 0,5 t/5 kN, 1 t/10 kN, 2 t/20 kN, 5 t/50 kN, 10 t/100 kN, 20 t/200 kN

Caratteristiche tecniche / specifiche

• Tipo di sensore: disco (CR-Y1)
• Ambiti di applicazione: pesatura, misura della forza in trazione e compressione, banchi prova
• Campi di misura (esempi): 0,5 t/5 kN → 20 t/200 kN
• Precisione: 0,05 % FS (errore combinato)
• Sensibilità: 2 mV/V
• Protezione ambientale: IP68
• Materiale scocca: inox ermetico
• Alimentazione display (MICRA M): 85-265 Vac / 100-300 Vcc
• Formato display (mm): 96 x 48 x 60
• Risoluzione display: ±15 bit
• Frequenza di campionamento display: 20 letture/s
• Filettatura per applicazione di forza: fino a 5000 kg M16×1,5; a partire da 10000 kg M32×1,5
• Opzioni: uscite analogiche/digitali su richiesta, certificato di taratura COFRAC opzionale
