Sistema laser a onda quasi continua MCQL-450/4500/x

a fibrainfrarossoper applicazioni mediche

Panoramica
I laser a fibra Quasi-CW (QCW) erogano impulsi relativamente lunghi ad alta potenza di picco per ottenere risultati di processo paragonabili ai laser a onda continua (CW) con potenza media ridotta. Gli impulsi QCW possono fornire potenze di picco fino a 10× la potenza media e energie per impulso fino a diverse centinaia di joule. Le durate d'impulso tipiche vanno da 0,05 ms a 50 ms. Configurazioni disponibili: single-mode, multi-mode e multi-channel; lunghezza d'onda standard 1070 nm, con varianti diode e thulium.

Massimizzare la potenza laser
I laser QCW generano impulsi lunghi con elevata potenza di picco che consentono un accoppiamento efficace dell'energia su materiali metallici e non metallici a potenza media ridotta, permettendo strategie a elevata energia per impulso o a basso apporto termico per materiali sensibili e processi ad alta produttività.

Capacità e caratteristiche principali

• Potenza di picco fino a 10× la potenza media
• Durate d'impulso tipiche 0,05–50 ms (dipendenti dalla famiglia)
• Energia per impulso fino a diverse centinaia di joule (es. fino a 240 J)
• Disponibile in configurazioni single-mode, multi-mode e multi-channel
• Opzioni di lunghezza d'onda: 1070 nm standard; QCW diode (~895 nm) e QCW thulium (1880–2100 nm)
• Modulazione analogica per modellare profili temporali e treni di impulsi

Ottimizzazione flessibile delle applicazioni
Gli impulsi QCW possono essere modulati per ottenere forme temporali o treni di impulsi su misura per l'applicazione. Strategie tipiche: burst multipli per foratura, ramp-up per pre-pulizia, spike potenziati per materiali altamente riflettenti e ramp-down per ridurre la criccatura.

Applicazioni

• Foratura — combinazione di elevata potenza di picco e lunga durata d'impulso per fori di qualità elevata e alta produttività.
• Saldatura — la potenza di picco supera la riflettività di metalli (rame, alluminio) con scarsa immissione termica; adatto per saldatura di batterie e giunzioni di precisione.
• Taglio — QCW single-mode per accoppiamento efficiente su non-metalli (ceramica, zaffiro) per taglio IR ad alta velocità e qualità.
• Applicazioni mediche e scientifiche — moduli diode e thulium per integrazione OEM medica e usi di laboratorio.

Famiglie di prodotto / varianti (panoramica)

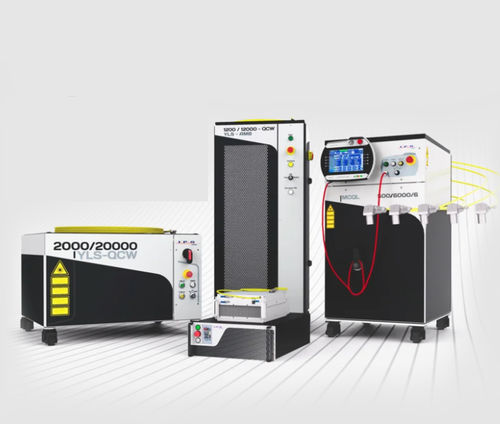

Famiglie rappresentative: YLS-QCW (cabinet multi-mode), MCQL (multi-channel), YLR-QCW (rack), YLM-QCW (moduli), YLR/YLM-QCW-SM (single-mode), oltre a DLM-QCW (moduli diode QCW) e TLM-QCW (moduli thulium QCW).

Confronto rappresentativo delle serie (livello alto)
1070 nm | canali | potenza media multi-mode | picco 10× | energia impulso | durata impulso | diametro fibra | rep rate | raffreddamento
YLS-QCW: 1 | fino a 2 kW | fino a 20 kW | fino a 240 J | 0,2–10 ms | 50–300 μm | fino a 2 kHz | aria o acqua
MCQL: 2,3,4,6 | fino a 500 W/canale | fino a 6 kW/canale | fino a 60 J/canale | 0,05–50 ms | 200–600 μm | fino a 10 kHz | acqua
YLR-QCW / YLM-QCW / SM: intervalli fino a 600 W (moduli), single-mode 14 μm, frequenze di ripetizione fino a 50 kHz, raffreddamento a seconda della serie.

Opzioni diode e thulium
DLM-QCW (diode QCW): ~895 nm, uscita fino a diverse centinaia di watt, core fibra ~600 μm per integrazione OEM palmare; TLM-QCW (thulium QCW): 1880–2100 nm per applicazioni IR medio, opzioni mono/multimode e energie per impulso adeguate a usi industriali e medici.

Note
Le specifiche indicate sono rappresentative dei prodotti standard; sono disponibili configurazioni personalizzate e la disponibilità può variare per regione.

Specifiche tecniche

• Lunghezza d'onda tipica: 1070 nm (diode ~895 nm; thulium 1880–2100 nm)
• Durata d'impulso: 0,05–50 ms (alcune serie 0,2–10 ms)
• Energia per impulso: fino a ~240 J (dipende dalla famiglia)
• Potenza di picco: fino a ~20 kW (10× la media, dipendente dalla famiglia)
• Frequenza di ripetizione: da pochi Hz fino a 50 kHz (a seconda del modello)
• Diametri fibra: single-mode ~14 µm; multi-mode 50,100,200,300,400,600 µm
• Raffreddamento: aria o acqua a seconda della serie
