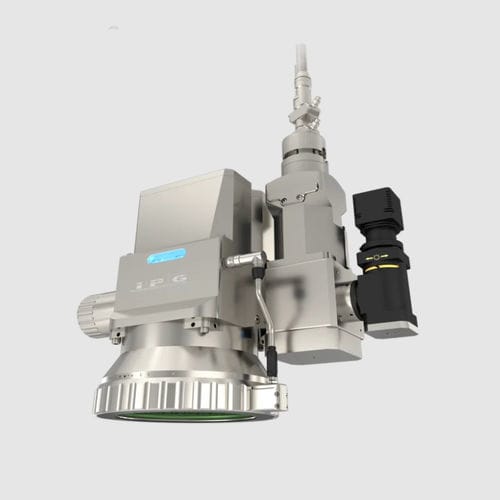

Testa di scansione laser 3D IPG series

2DXYXYZ

Panoramica
Le teste di scansione laser (2D e 3D) indirizzano i fasci laser tramite riflessione su specchi per eseguire la scansione di un'area di lavoro. La scansione rapida e precisa riduce i movimenti richiesti al sistema e aumenta la produttività dei processi. Gli scanner IPG si integrano con i laser IPG per applicazioni industriali come saldatura, taglio, pulizia, ablazione, marcatura e manifattura additiva.

Caratteristiche principali

• Gestione potenza (multimode): fino a 2 kW (mid-power), fino a 6 kW (D20), fino a 12 kW (D33 / 3D)
• Protezione ingressi: IP67 disponibile su modelli ad alta potenza
• Aperture disponibili: 12 mm, 20 mm, 33 mm
• Larghezza campo di scansione: fino a ~320 mm (obiettivi wide-field disponibili)
• Forme del campo: campi di scansione quadrati e rettangolari

Obiettivo grandangolare
Campi di scansione più ampi aumentano l'area di lavorazione laser, permettendo più tagli, saldature o pulizie più estese per posizione, riducendo i movimenti complessivi del sistema. Sono disponibili obiettivi grandangolari sia quadri che rettangolari in base ai requisiti applicativi.

Centro di controllo di integrazione

• Connessioni dirette a scanner, laser, robot/PLC (Fieldbus), PC e misura saldatura LDD
• Supporto Fieldbus industriale: Profinet, Ethernet/IP, EtherCAT
• Pacchetto cavi industriale e più opzioni di montaggio

Famiglie di prodotto e confronto
Mid-Power 2D Scanner — multimode fino a 2 kW; apertura ~12 mm; esempi: obiettivi da 100 mm (60×60 mm) a 420 mm (300×300 mm).
High-Power Laser Scanner (D20) — multimode fino a 6 kW; apertura 20 mm; esempi: 260 mm (112×112 mm), 500 mm (250×250 mm); IP67 in alcune configurazioni.
Ultra High-Power Laser Scanner (D33) — multimode fino a 12 kW; apertura 33 mm; opzioni multi- e single-mode fino a 510 mm (campi fino a ~270×270 mm); IP67 disponibile.
3D High-Power Laser Scanner — fino a 12 kW; apertura 33 mm; obiettivi selezionati offrono escursioni Z tipiche ±6 mm a ±13 mm; rilevamento contaminazione finestra disponibile su modelli ad alta potenza.

Note
Le specifiche sopra riportate rappresentano configurazioni tipiche. Sono disponibili combinazioni di lenti/campi e specifiche personalizzate in base a modello e applicazione.

Specifiche tecniche

• Applicazioni: saldatura, taglio, pulizia, ablazione, marcatura, manifattura additiva
• Gestione potenza: fino a 2 kW / 6 kW / 12 kW a seconda della famiglia
• Protezione ingressi: IP67 su modelli selezionati ad alta potenza
• Aperture: 12 mm, 20 mm, 33 mm
• Lenti di focalizzazione / campo XY: esempi da 60×60 mm fino a ~300×300 mm (multimode) e campi single-mode selezionati fino a ~270×270 mm
• Corsa Z di focalizzazione: tipica ±6 mm a ±13 mm (dipende da modello/lente)
• Lenti di collimazione: 50, 60, 85, 100, 120, 140, 160 mm (dipende dal modello)
• Distanza di lavoro: fino a ~630 mm (dipende dal modello)
• Rilevamento contaminazione finestra: disponibile su modelli ad alta potenza
• Integrazione: Centro di controllo di integrazione per Fieldbus, robot/PLC, laser e connessioni di misura
