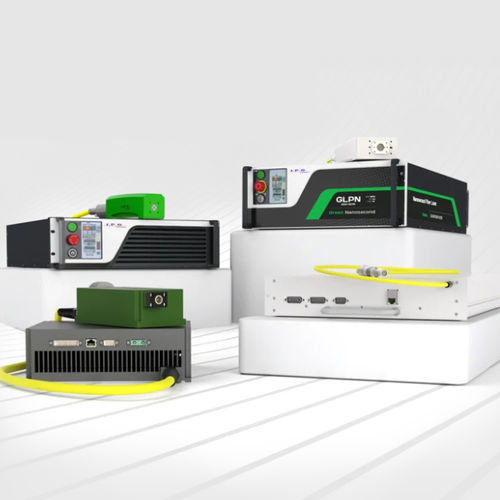

Fonte laser pulsato VLM/VLR

a nanosecondia onda quasi continuaa fibra

Panoramica
Utilizzando impulsi laser misurati in miliardesimi di secondo, i laser a fibra nanosecondo nelle bande verde e visibile offrono un'interazione materiale precisa per microlavorazione e applicazioni su materiali non metallici. La tecnologia a fibra IPG fornisce soluzioni modulari e in rack con lunghezze d'onda e durate d'impulso configurabili per integrazione industriale.

Applicazioni

• Microlavorazione ad alta velocità e taglio di polimeri, vetro e ceramica
• Taglio e marcatura di PCB, trimming di resistenze e scribing
• Marcatura di materiali trasparenti e superfici delicate
• Foratura, texturizzazione e microstrutturazione di materiali non metallici, inclusi silicio e substrati OLED
• Sinterizzazione e produzione additiva del rame
• Annealing di wafer e processi OLED, lavorazioni per celle solari (apertura contatto PERC, emettitori selettivi)
• Applicazioni mediche, scientifiche e produzione avanzata

Caratteristiche principali

• Coprendo lunghezze d'onda verde e visibile: tip. 517–642 nm (varia per modello)
• Potenza media scalabile: famiglie a bassa potenza fino a 1 kW per varianti quasi-CW/alta potenza
• Durate d'impulso da ~1 ns fino a 1000 ns a seconda della famiglia; opzioni Burst e QCW disponibili
• Alta potenza di picco con impulsi brevi per ridurre la zona interessata dal calore
• Formati modulari e rack con parametri configurabili: energia impulso, frequenza di ripetizione e lunghezza d'onda

Marcatura e microlavorazione
Le lunghezze d'onda visibili corte e gli impulsi nanosecondo producono piccole zone influenzate dal calore e un assorbimento efficiente in molti materiali non metallici, migliorando la qualità del bordo e la risoluzione dei dettagli per marcatura, taglio, scribing e sinterizzazione del rame.

Note
Le famiglie disponibili includono: pulsati bassa potenza (10–30 W), media (50–75 W), maggiore (75–100 W), modelli quasi-CW/alta potenza e moduli visibili nanosecondo. Alcune specifiche sono preliminari; IPG fornisce configurazioni personalizzate su richiesta e la disponibilità può variare per regione.

Caratteristiche / specificazioni tecniche

• Lunghezze d'onda: intervallo tipico 517–642 nm; varianti esempio: 532 nm, 517 nm, 525–642 nm
• Potenza media: fino a 1 kW (modelli quasi-CW/alta potenza); esempi: fino a 30 W, 75 W, 100 W, 50 W (moduli visibili)
• Durata impulso: fino a ~1 ns (modelli selezionati); esempi: 1,5 ns; 1–200 ns; 20–1000 ns; ~1,2 ns; 4,5 ns
• Energia impulso: esempi per famiglia — ~18 μJ impulso singolo (fino a 70 μJ in burst); 50–700 μJ; 100–500 μJ; alcuni moduli ad alta ripetizione/quasi-CW con pochi μJ
• Frequenza di ripetizione: da 10 kHz a diversi MHz (es. 10–3500 kHz; QCW ~25–250 MHz; alcuni moduli visibili >10 MHz)
• Qualità del fascio: M2 <1.2 in diversi modelli pulsati; <1.6 in alcune varianti; BPP <6 mm·mrad per moduli visibili specificati
• Raffreddamento: aria per molti moduli pulsati; aria o acqua per alcuni modelli; varianti alta potenza/quasi-CW tipicamente raffreddate ad acqua
• Formati: moduli e rack; parametri configurabili per integrazione e produzione
