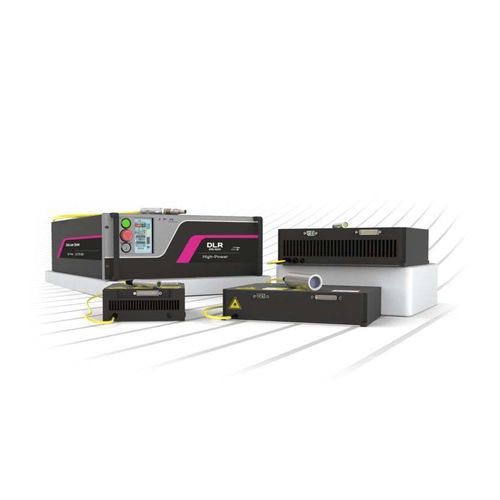

Modulo diodo laser per applicazioni mediche DL series

per pompaggio otticoper saldatura di plastichea diodo

Panoramica
I moduli e le unità rack IPG combinano diodi a emettitore singolo affidabili con fibre di consegna per fornire soluzioni laser a diodi integrate per OEM e utenti finali. Disponibili come moduli compatti DLM per OEM e unità rack DLR pronte all'uso, offrono opzioni di uscita con collimatore o terminazione a fibra nuda e laser guida rosso opzionale.

Tipologie principali

• DLM (Moduli laser a diodi): moduli OEM turnkey con elettronica di pilotaggio e raffreddamento integrati; disponibile con collimatore o terminazione a fibra nuda; laser guida rosso opzionale.
• DLR (Unità rack di laser a diodi): sistemi montati in rack ad alta brillantezza che utilizzano la combinazione diodo‑a‑fibra di emettitori singoli sigillati; pronti per applicazioni industriali.

Descrizione funzionale
Questi laser a diodi offrono multiple configurazioni di uscita e funzioni integrate per semplificare l'integrazione di sistema. I moduli DLM sono componenti OEM compatti che richiedono solo una fonte di alimentazione CC esterna. Le unità rack DLR sono sistemi completi con lunghezze d'onda stabilizzate, linee di emissione strette, emettitori sigillati e raffreddamento ad aria o acqua selezionabile. Le unità sono compatte, richiedono poca manutenzione e sono efficienti dal punto di vista energetico.

Applicazioni

• Trattamenti termici e tempra dei metalli
• Saldatura di materie plastiche
• Applicazioni medicali
• Pompaggio laser ottico

Confronto (sintesi)
Attributo | Serie DLM | Serie DLR
Intervallo di lunghezze d'onda | 915–970 nm | 970 o 976 nm
Potenza in uscita | fino a 2 kW | fino a 2 kW
Modulazione | fino a 50 kHz | fino a 50 kHz
Diametro nucleo fibra uscita | 150–200 μm | 110–400 μm
Raffreddamento | Aria | Aria o Acqua

DLM (Moduli laser a diodi)
Moduli OEM compatti con elettronica di pilotaggio e raffreddamento integrati; disponibili con collimatore o terminazione a fibra nuda e laser guida rosso opzionale. Progettati per integrazione OEM flessibile; richiedono alimentazione CC esterna.

DLR (Unità rack di laser a diodi)
Unità rack ad alta brillantezza con combinazione diodo‑a‑fibra di emettitori singoli sigillati. Sistemi pronti per l'utente con design industriale, lunghezze d'onda stabilizzate, linee di emissione strette ed efficienza energetica tip. >40%.

Specifiche tecniche

• Lunghezze d'onda: tip. 915–976 nm (DLM: 915–970 nm; DLR: 970 o 976 nm)
• Potenza massima in uscita: fino a 2 kW
• Modulazione: fino a 50 kHz
• Diametro del nucleo fibra di uscita: DLM 150–200 μm; DLR 110–400 μm
• Raffreddamento: DLM – aria; DLR – aria o acqua
• Opzioni di uscita: collimatore o terminazione a fibra nuda; laser guida rosso opzionale
• Elettronica e raffreddamento: DLM includono elettronica di pilotaggio e raffreddamento integrati; DLR sono sistemi rack completi
• Prestazioni: lunghezze d'onda stabilizzate, linee di emissione strette ed elevata efficienza energetica (DLR tip. >40%)
