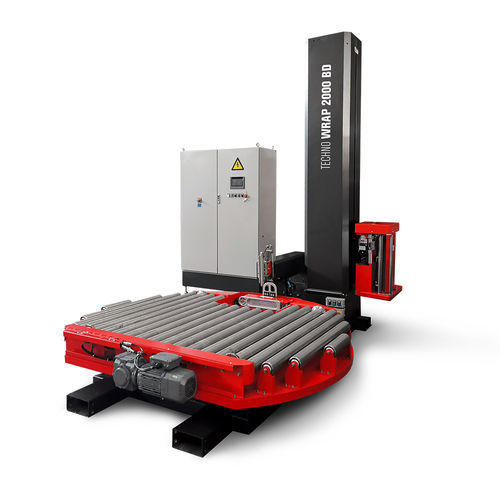

Avvolgitrice fasciapallet a tavola rotante Techno Wrap 2000 BD

automaticacon rullicon rulliera motorizzata

Descrizione
Il Techno Wrap 2000 BD è un avvolgitore automatico da linea progettato per l'integrazione nelle linee di produzione e la movimentazione automatizzata dei pallet. Dotato di PLC SIEMENS e pannello touch screen a colori 7,2", incorpora un gruppo di saldatura pneumatico a contrasto, alimentazione automatica della pellicola, taglio e saldatura automatici, sensori fotoelettrici per rilevamento ingresso/uscita e altezza pallet e ralla rotante con rulli motorizzati per l'avanzamento. Sono memorizzabili fino a 15 programmi; la modalità transit consente l'integrazione in linea senza eseguire il ciclo di avvolgimento.

5 motivi per scegliere questa macchina

• Supporto tecnico dedicato per acquisto e integrazione
• Progettata per operazioni di imballaggio automatizzate in linea
• Garanzia 12 mesi sui ricambi
• Avviamento rapido e memorizzazione di 15 programmi
• Produttore con oltre 35 anni di esperienza sul mercato

Descrizione del prodotto
La gestione è affidata a un PLC SIEMENS con pannello touch 7,2" dotato di autodiagnosi e funzioni manuali. Funzioni automatiche: carrello di prestiro motorizzato con cordonatura del film a fine ciclo, unità pneumatica di aggancio e saldatura su piastra di contrasto, taglio e saldatura automatici, avanzamento automatico tramite rulli motorizzati. Sono disponibili protezioni perimetrali (porte interbloccate, barriere di sicurezza) per impianti conformi CE.

Dati tecnici
Tensione di alimentazione: 380 V 3~
Frequenza: 50/60 Hz
Potenza installata: 1,6 kW
Dimensioni macchina: L 2900 x W 2000 x H 3150 mm
Peso macchina: 1400 kg
Diametro piatto: 2000 mm
Velocità rotazione tavola: 0–10 rpm
Altezza nastro rulli standard: 460 mm (altre altezze su richiesta)
Dimensioni massime prodotto su piatto: L 1000 x W 1200 mm
Altezza utile: H 2200 mm
Peso massimo prodotto: 2000 kg

Caratteristiche principali

• Struttura in lamiera d'acciaio verniciata
• Trasmissione carrello bobina con cinematica a catena
• Carrello di prestiro motorizzato a rapporto fisso
• Sistema pneumatico di aggancio, taglio e saldatura a contrasto
• Controllo tramite PLC e display touch con autodiagnosi
• Segnalazione acustica e luminosa all'avvio; emergenza e reset conformi CE
• Inverter per avviamento progressivo e arresto indicizzato della tavola
• Componenti elettrici Schneider; sensori Pepperl+Fuchs
• Modalità manuale e automatica; operatività non presidiata possibile

Parametri regolabili dal quadro

• Rotazioni alla base e alla sommità del pallet
• Velocità di rotazione tavola (0–10 rpm)
• Velocità salita/discesa carrello
• Numero di cicli completi
• Posizionamento e rallentamento tavola a fine ciclo
• Regolazione digitale bordo film
• Parametri di saldatura e taglio film
• Tempo di soffiatura per eliminazione coda e velocità erogazione film
• Regolazione velocità ralla e I/O per autodiagnosi

Caratteristiche del prodotto lavorabile

• Dimensioni massime su piatto: L 1000 x W 1200 mm
• Altezza utile: H 2200 mm
• Portata massima: 2000 kg

Caratteristiche bobina film

• Diametro esterno max: 280 mm
• Diametro interno: 76 mm
• Altezza film: 500 mm
• Peso max bobina: 16 kg
• Spessore film ammesso: 12–35 µm

Specifiche tecniche

• Modello: Techno Wrap 2000 BD
• PLC: SIEMENS con touch screen 7,2"
• Memoria: fino a 15 programmi
• Piatto Ø 2000 mm; tavola motorizzata a rulli
• Potenza: 1,6 kW · 380 V 3~ · 50/60 Hz
