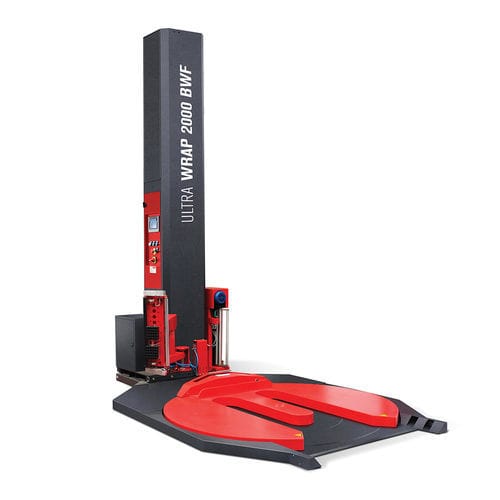

Macchina avvolgitrice a tavola rotante Ultra Wrap 2000 BWF

automaticainteramente automaticafrenatura meccanica

Descrizione
L'Ultra Wrap 2000 BWF è un avvolgipallet automatico a tavola aperta progettato per l'accesso con transpallet e per l'avvolgimento completamente automatico senza operatore. Presenta un carrello di prestiro motorizzato a rapporti fissi (200% standard), tavola Ø1650 mm e velocità di rotazione regolabile fino a 12 rpm. Potenza installata: 1,25 kW.

Principali funzioni e vantaggi

• Configurazione a tavola aperta per accesso diretto con transpallet, facilitando l'integrazione in linee logistiche
• Gruppo pinza, taglio e saldatura di coda che aggancia, taglia e salda il film
• Carrello prestiro motorizzato con rapporti fissi e opzioni di ingranaggi intercambiabili (100%, 150%, 200%, 250%)
• Controllo PLC e display touch screen 7,2" per programmazione cicli e richiamo parametri
• Parametri di avvolgimento regolabili (velocità tavola, velocità carrello, numero cicli) per adattarsi a requisiti di stabilità del carico
• Dispositivi di sicurezza: arresto di sicurezza alla base carrello, innesto/disinnesto freno, allarme acustico e luminoso all'avvio

Caratteristiche tecniche

• Diametro piatto (standard): 1650 mm, sagomato per entrata transpallet
• Dimensioni prodotto lavorabile (ingombro): L 1000 x W 1200 mm; altezza utile H 2500 mm (altre sezioni possono indicare fino a 2600 mm)
• Carico massimo sul piatto: 1200 kg
• Velocità di rotazione tavola: regolabile, fino a 12 rpm
• Velocità salita/discesa carrello: 1,4 / 4 m/min
• Struttura in lamiera d'acciaio verniciata; trasmissione con cinematismo a catena
• Taglio e saldatura film con controllo temperatura; ciclo di avvolgimento attivabile da radiocomando
• Inverter per partenza progressiva e arresto indicizzato della tavola; pulsante di reset conforme CE

Regolazioni dal pannello touch

• Regolazione digitale dei giri di base e sommità
• Regolazione digitale della velocità di rotazione tavola (0–10 rpm configurabili)
• Regolazione altezza carrello e velocità salita/discesa
• Impostazione numero di cicli completi e richiamo fino a 10 cicli memorizzati
• Regolazione posizione e rallentamento tavola a fine ciclo
• Regolazione digitale del bordo film e della velocità di erogazione
• Regolazione parametri di saldatura e taglio e tempo di soffiamento per eliminazione coda
• Regolazione velocità ralla e I/O per autodiagnostica

Cicli selezionabili

• Ciclo salita e discesa
• Ciclo salita/discesa per mettifoglio
• Ciclo salita/discesa con rinforzo
• Fino a 10 cicli richiamabili dal pannello per diversi prodotti

Caratteristiche del prodotto lavorabile

• Dimensioni massime (ingombro): L 1000 x W 1200 mm
• Altezza utile: H 2500 mm
• Peso massimo prodotto: 1200 kg

Caratteristiche bobina film

• Diametro esterno massimo bobina: 280 mm
• Diametro interno nucleo: 76 mm
• Altezza film: 500 mm
• Peso massimo bobina: 16 kg
• Spessore film: 12–35 µm

Certificazioni, servizio e dati tecnici

• Tensione alimentazione: 220 V monofase; frequenza 50/60 Hz; potenza installata 1,25 kW
• Pressione aria richiesta: 0,49–0,63 MPa
• Dimensioni macchina: L 2950 x W 1650 x H 2700 mm; peso: 800 kg
• Lettura prodotto standard: fotocellula (accessori disponibili)
• Dispositivi di sicurezza conformi CE; assistenza tecnica disponibile; garanzia 12 mesi su ricambi
