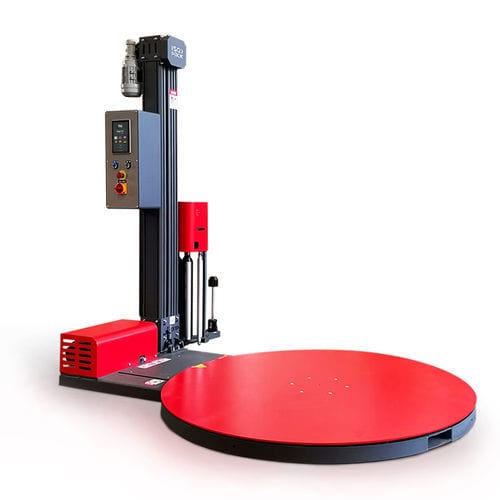

Macchina avvolgitrice a tavola rotante E-WRAP 1000B

semiautomaticaper uso industrialeper pellicola estensibile

Panoramica
L'E‑Wrap 1000B è una macchina semiautomatica avvolgipallet a tavola rotante per film stretch, dotata di un avanzato sistema di controllo elettronico con scheda dedicata e display touchscreen colore 7". Comprende un carrello con prestiro motorizzato a rapporti fissi, 6 ricette configurabili, diagnostica I/O in tempo reale e registro integrato di statistiche, tempi e pallet processati.

Vantaggi principali

• Carrello di prestiro motorizzato a rapporti fissi per tensione film costante e stabilizzazione uniforme
• Display touch 7" intuitivo con gestione ricette e diagnostica guidata
• Sei ricette di lavoro personalizzabili per applicazioni standard
• Scheda elettronica integrata che monitora le fasi e segnala anomalie in tempo reale
• Progettata per uso industriale con garanzia 12 mesi sui ricambi

Funzionalità del display touch
Dal display grafico touch 7" l'operatore può configurare e memorizzare i parametri di avvolgimento e accedere alle sezioni amministrative, statistiche e di diagnostica tecnica. Parametri: numero di giri in alto/in basso, cicli salita/discesa carrello, velocità tavola, velocità carrello e tempo di lettura fotocellula per lo scarico film. Il display fornisce troubleshooting guidato, storico allarmi e archivio manutenzione.

Informazioni prodotto (valori chiave)
Dimensioni macchina: L 2300 x W 1500 x H 2680 mm
Peso macchina: 450 kg
Diametro piatto: 1500 mm
Velocità rotazione tavola: 0 – 12 rpm
Tensione alimentazione: 220 V monofase
Frequenza: 50 / 60 Hz
Potenza installata: 1.2 kW
Prestiro film: Motorizzato (rapporti fissi)
Dimensioni massime bobina: H 500 mm Ø 280 mm
Spessore film: 12 – 35 µm

Caratteristiche tecniche

• Struttura in acciaio e alluminio
• Colonna in estruso di alluminio articolata alla base per installazione rapida
• Carrello azionato da cinematismo a doppia catena
• Gestione tramite scheda integrata e display touch 7"
• Dispositivo di arresto di sicurezza alla base del carrello (conforme CE)
• Segnalatore di allarme a tre colori in cima alla colonna
• Soluzione guidata di errore da display touch
• Avvio/stop/reset da display o pulsanti fisici
• Pulsante di emergenza e riarmo conformi a normative CE
• Sistema di avvio progressivo e arresto indicizzato della tavola
• Statistiche, tempi e numero di pallet processati
• Modalità manuale disponibile
• Ripresa avvolgimento dopo reset errore o cambio bobina
• Configurazione di 6 ricette di lavoro

Regolazioni pannello comandi (esempi)

• Numero di cicli di avvolgimento
• Velocità rotazione tavola 0–12 rpm
• Regolazioni sbordo e prestiro film
• Regolazione del prestiro
• Numero di giri alla base e in sommità del pallet
• Velocità salita/discesa carrello (indipendente) 0–5,9 m/min

Caratteristiche prodotti lavorabili

• Dimensioni max prodotto (tavola standard 1500 mm): L 800 x W 1200 mm
• Altezza utile avvolgimento: H 2200 mm (colonna standard)
• Peso massimo prodotto: 1500 kg

Optional

• Tavola 1650 mm (per pallet 1000 x 1200 mm)
• Rampa di accesso (per tavola 1500 mm)
• Rampa di accesso (per tavola 1650 mm)
• Colonna maggiorata per altezza utile 2600 mm
• Fotocellula per lettura prodotti neri

Specifiche tecniche (riassunto)

• Modello: E‑Wrap 1000B
• Dimensioni macchina: L 2300 x W 1500 x H 2680 mm
• Peso macchina: 450 kg
• Diametro piatto standard: 1500 mm (opz. 1650 mm)
• Capacità tavola: 1500 kg
• Velocità rotazione tavola: 0 – 12 rpm
• Tensione alimentazione: 220 V monofase
• Frequenza: 50 / 60 Hz
• Potenza installata: 1.2 kW
• Velocità carrello (su/giù): 0 – 5,9 m/min
• Prestiro film: Motorizzato (rapporti fissi)
• Dimensioni max bobina: Ø ext. 280 mm; altezza 500 mm; anima 76 mm; peso max 16 kg
• Spessore film accettato: 12 – 35 µm
