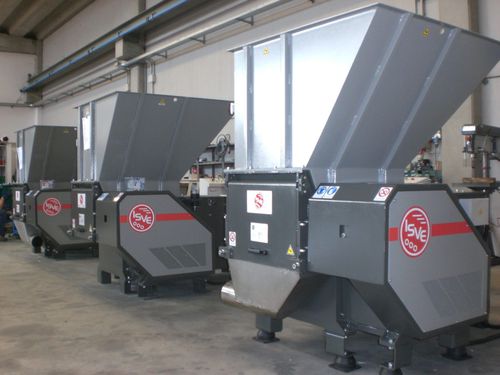

Trituratore primario MS 22-60

monoalberocartadi pneumatici

Descrizione
Il macinatore monoalbero MS 22-60 è progettato per la triturazione di scarti industriali ad elevata consistenza. Un cassetto spintore idraulico alimenta il materiale verso un rotore portautensili per la riduzione di pezzatura. I vagli intercambiabili permettono di selezionare la pezzatura finale (14–35 mm).

Principali caratteristiche

• Potenza rotore: 18,5 kW (25 HP)
• Potenza centralina idraulica: 2,2 kW (3 HP)
• Trasmissione: a cinghie
• Numero rotori: 1
• Diametro rotore: 220 mm
• Lunghezza rotore: 600 mm
• Utensili reversibili: 27 (4 lati utilizzabili)
• Velocità rotore: ca. 85 giri/min
• Camera di taglio: 600 x 700 mm
• Corsa utile spintore: 500 mm
• Peso indicativo: 1.800 kg
• Produzione indicativa: 200–400 kg/ora
• Sicurezza: arresto d'emergenza, sistema inversione cassetto

Note d'impiego
Adatto per funzionamento in linea o in modo autonomo nelle linee di riciclo e trattamento rifiuti. Consigliato per pezzi di legno, plastiche di elevato spessore, carta, documentazione riservata, lastre estruse e piccoli pneumatici.

Costruzione del macinatore

• Telaio in acciaio saldato
• Supporti cuscinetti con tenuta contro polveri e liquidi
• Rotore pesante Ø220 mm × 600 mm con 23 piastrine portautensili e 27 utensili reversibili in acciaio altolegato antiusura
• 2 contro-lame regolabili (superiore e inferiore) in acciaio antiusura
• Cassetto spintore azionato idraulicamente con corsa utile 500 mm
• Centralina idraulica inclusa
• Pulegge e cinghie per limitare gli stress meccanici dovuti alle vibrazioni del rotore
• Motore principale multi-tensione/multi-frequenza 18,5 kW (classe EFFICIENCY PREMIUM IE3) e motore 2,2 kW per centralina idraulica
• Tramoggia di carico superiore in lamiera saldata
• Vagli intercambiabili che determinano la pezzatura del materiale macinato

Sistema di controllo

• Quadro elettrico conforme alle norme CE con limitatore di coppia che inverte il moto del rotore in caso di sovraccarico
• Scheda interna principale (LOGO SIEMENS) per il controllo delle periferiche
• Funzioni di arresto di emergenza
• Esecuzione a norme CE

Accessori

• Vagli intercambiabili (Ø 14, 16, 20, 25, 30, 35 mm)
• Cuffia collegabile a impianto di aspirazione (uscita Ø160 mm)
• Cassetto di raccolta con 4 ruote piroettanti, finestra ispezione in plexiglass, pomelli di fissaggio e micro di sicurezza
• Chiusura superiore tramoggia con finestra laterale e guarnizioni in gomma per evitare perdite durante la macinazione
• Sistema di raffreddamento del rotore

Accessori specifici per macinazione di cavi elettrici

• Piastra di protezione del rotore (previene sovraccarichi durante l'alimentazione di materiali in matassa)
• Software di stop del trituratore in caso di sovraccarico del sistema di separazione/raffinazione

Caratteristiche / specificazioni tecniche

• Modello: MS 22-60 IT
• Potenza rotore: 18,5 kW (25 HP)
• Potenza centralina idraulica: 2,2 kW
• Trasmissione: pulegge e cinghie
• Diametro rotore: 220 mm
• Lunghezza rotore: 600 mm
• Utensili: 27 utensili reversibili (4 lati utilizzabili)
• Regime rotore: ≈85 giri/min
• Camera di taglio: 600 x 700 mm
• Corsa cassetto spintore: 500 mm
• Classe efficienza motore: PREMIUM (IE3)
• Peso: ≈1.800 kg
• Produzione: 200–400 kg/ora (a seconda del materiale)
• Vagli disponibili: Ø 14, 16, 20, 25, 30, 35 mm
