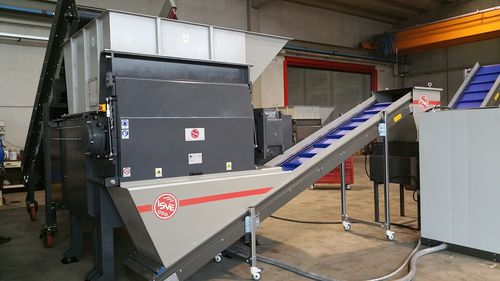

Trituratore primario MS 40-140 IT

monoalberocartain plastica

Descrizione del prodotto
Il macinatore monoalbero MS 40-140 IT è progettato per la lavorazione di elevate quantità di scarti industriali. La struttura in acciaio elettrosaldato e la tramoggia di carico superiore consentono l’integrazione in linee produttive continue. Il cassetto spintore idraulico alimenta il materiale verso il rotore portautensili dove avviene la riduzione; vagli intercambiabili permettono di selezionare la pezzatura finale.

Principali caratteristiche

• Potenza sul rotore: 75 kW (100 CV)
• Optional: 90 kW (120 CV)
• Potenza centralina idraulica: 5,5 kW (7,5 CV)
• Trasmissione: pulegge e cinghie
• Nr. rotori: 1
• Diametro rotore: 400 mm
• Lunghezza rotore: 1.300 mm
• Corsa spintore: 800 mm
• Nr. utensili reversibili: 80
• Nr. lati utensile utilizzabili: 4
• Lame fisse superiori: 5
• Lame fisse inferiori: 5
• Giri medi rotore: 73 rpm
• Peso: 6.200 kg
• Produzione: circa 2,5–3,5 t/h
• Sicurezza: arresto d’emergenza, inversione cassetto, giunto idraulico

Note d'impiego
Macchina polivalente di grandi dimensioni, adatta alla macinazione di un’ampia gamma di materiali di scarto. Può essere impiegata in linea per funzionamento continuo. Applicazioni consigliate: pezzi di legno, materie plastiche di elevato spessore, carta, documenti riservati, lastre estruse, scarti di gomma, pallet in legno, ecc.

Caratteristiche del macinatore

• Telaio in acciaio elettrosaldato
• Supporti cuscinetti con tenuta contro polveri e liquidi
• Rotore di elevato spessore Ø 400 mm × 1.300 mm con 80 placchette portautensili e 80 utensili antiusura in acciaio altamente legato utilizzabili 4 volte
• 10 contro-lame regolabili (5 superiori, 5 inferiori) in acciaio antiusura
• Cassetto spintore idraulico con corsa utile 800 mm e 2 cilindri di spinta
• Centralina idraulica con pompa ad ingranaggi e radiatore olio
• Sistema di trasmissione a pulegge e cinghie per proteggere organi meccanici dalle vibrazioni del rotore
• Giunto idraulico tra motore e gruppo riduttore
• 1 motore multi-tensione/multifrequenza 75 kW classe IE3 e 1 motore 5,5 kW per centralina
• Camera di taglio: 1.300 × 1.300 mm
• Tramoggia in lamiera elettrosaldata per carico dall'alto
• Vaglio intercambiabile per definire la pezzatura
• Sistema di scarico: da definire secondo impianto

Caratteristiche del sistema di controllo

• Quadro elettrico a norme CE con limitatore di coppia che inverte il moto del rotore in caso di sovraccarico
• PLC SIEMENS S7-1200 per controllo periferiche
• Display touch 6" a colori per regolazione parametri
• Software di autoregolazione “AUTO TUNING ISVE”
• Software predisposto per comando sistemi di carico, mulino e impianto di aspirazione
• Funzioni di emergenza per arresto impianto
• ISVE MAINTENANCE PROGRAM: promemoria manutenzioni
• Predisposizione per teleassistenza e SAFETY SERVER CONNECTION ISVE (supervisione in tempo reale)
• Esecuzione a norme CE

Accessori

• ISVE Server Connect: modulo connessione Internet per monitoraggio remoto, regolazione parametri e aggiornamenti software
• Vagli intercambiabili (Ø 14, 16, 20, 25, 30, 35 mm)
• Cuffia collegabile a impianto di aspirazione
• Sistema di raffreddamento rotore
• Rivestimento antiusura per rotore

Accessori specifici per macinazione cavi elettrici

• Piastretta di protezione rotore (previene sovraccarichi in carico di matasse)
• Software di stop in caso di sovraccarico del sistema di separazione/raffinazione

Specifiche tecniche

• Modello: MS 40-140 IT
• Potenza rotore: 75 kW (opz. 90 kW)
• Potenza centralina idraulica: 5,5 kW
• Trasmissione: pulegge e cinghie
• Nr. rotori: 1
• Rotor Ø × lunghezza: 400 mm × 1.300 mm
• Corsa spintore: 800 mm (2 cilindri)
• Utensili: 80 utensili reversibili, 4 lati utilizzabili
• Contro-lame: 10 regolabili (5 sup./5 inf.)
• Giri rotore: circa 73 rpm
• Peso: 6.200 kg
• Produzione stimata: 2,5–3,5 t/h
• Camera di taglio: 1.300 × 1.300 mm
• Vagli disponibili: Ø 14, 16, 20, 25, 30, 35 mm
• Controllo: PLC SIEMENS S7-1200, touchscreen 6", AUTO TUNING ISVE
• Norme: CE
