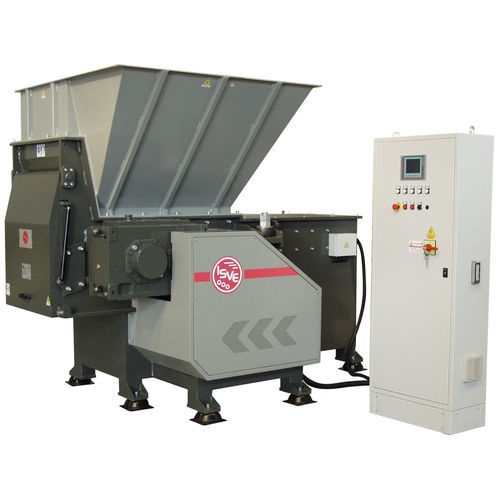

Trituratore primario MS 40-80 IT

monoalberocartain plastica

Panoramica
Il trituratore monoalbero industriale MS 40-80 IT è progettato per il trattamento continuo di grandi quantità di rifiuti industriali. La struttura saldata e i componenti rinforzati consentono un funzionamento continuo, integrabile in linea o come unità autonoma. Un pistone spingitore idraulico alimenta il materiale nel rotore porta-utensili che riduce la pezzatura; le griglie intercambiabili determinano la frazione finale.

Caratteristiche principali:

• Potenza installata sul rotore: 37 kW (50 HP)
• Potenza unità idraulica: 4 kW (5,4 HP)
• Trasmissione: pulegge e cinghie
• Numero di rotori: 1
• Diametro rotore: 400 mm
• Lunghezza rotore: 700 mm
• Corsa dello spingitore: 800 mm (idraulica)
• Utensili reversibili: 44 (4 facce utilizzabili)
• Lame fisse superiori: 3
• Lame fisse inferiori: 3
• Velocità media del rotore: 73 giri/min
• Peso: 4.460 kg
• Portata indicativa: 800–1.200 kg/h
• Dispositivi di sicurezza: arresto di emergenza, inversione del cassone

Indicazioni d'uso
Macchina di grandi dimensioni e polivalente, adatta a sfridi di legno, materie plastiche di elevato spessore, carta, documenti riservati, lastre estruse, gomma e rifiuti industriali simili. Idonea per integrazione in linee di produzione continue.

Costruzione del trituratore

• Telaio saldato in acciaio montato su supporti antivibranti
• Alloggiamenti cuscinetti a rulli con tenute contro polveri e liquidi
• Rotore di spessore elevato Ø 400 mm × 700 mm con 44 piastre porta-utensili e 44 utensili reversibili antiusura ad alta lega
• Sei contro-lame regolabili (3 superiori, 3 inferiori) in acciaio antiusura altamente legato
• Cassone spingitore con azionamento idraulico e 800 mm di corsa utile
• Unità idraulica con pompa a ingranaggi e radiatore olio; componenti di primaria casa nazionale
• Sistema di trasmissione pulegge e cinghie per mitigare danni meccanici da vibrazioni
• Un motore multi-tensione, multi-frequenza da 37 kW (IE3) per il rotore e un motore da 4 kW per l'unità idraulica
• Camera di taglio: 700 × 1250 mm
• Tramoggia in lamiera saldata per carico dall'alto
• Griglia intercambiabile per definire la pezzatura del materiale triturato
• Sistema di scarico: da definire

Sistema di controllo

• Quadro elettrico conforme alle norme CE con limitatore di coppia che inverte il rotore in caso di sovraccarico
• PLC SIEMENS S7-1200 per gestione periferiche
• Display touch screen 6" a colori per regolazione parametri
• Software di auto-regolazione: "AUTO TUNING ISVE"
• Software predisposto per il controllo di sistemi di caricamento, trituratore e impianto di aspirazione
• Funzioni di emergenza per arresto impianto
• ISVE MAINTENANCE PROGRAM: avvisi di manutenzione programmata
• Predisposizione per assistenza remota e "SAFETY SERVER CONNECTION ISVE" (supervisione in tempo reale)
• Esecuzione conforme alle norme CE

Accessori

• ISVE Server Connect: monitoraggio remoto e regolazione parametri via server ISVE
• Griglie intercambiabili (Ø 14, 16, 20, 25, 30, 35 mm)
• Cassone collegabile a sistemi di aspirazione
• Chiusura superiore tramoggia con finestra laterale e guarnizioni in gomma per limitare perdite
• Sistema di raffreddamento del rotore
• Rivestimento antiusura per rotore

Accessori specifici per la macinazione di cavi elettrici

• Piastra di protezione del rotore per prevenire sovraccarichi durante il carico di materiali in matassa
• Software di arresto in caso di sovraccarico del sistema di separazione/raffinatore

Specifiche tecniche

• Modello: MS 40-80 IT (VERSIONE 2022)
• Potenza rotore: 37 kW (50 HP)
• Potenza unità idraulica: 4 kW
• Trasmissione: pulegge e cinghie
• Rotore: Ø 400 mm, lunghezza 700 mm, 44 utensili reversibili (4 facce utilizzabili)
• Contro-lame: 6 regolabili (3 superiori, 3 inferiori)
• Corsa spingitore: 800 mm (idraulica)
• Camera di taglio: 700 × 1250 mm
• Velocità media rotore: 73 giri/min
• Peso: 4.460 kg
• Produzione: 800–1.200 kg/h (indicativa)
• Norme: CE
• Controllo: PLC SIEMENS S7-1200, display touch 6", AUTO TUNING ISVE, ISVE MAINTENANCE PROGRAM, predisposizione assistenza remota
