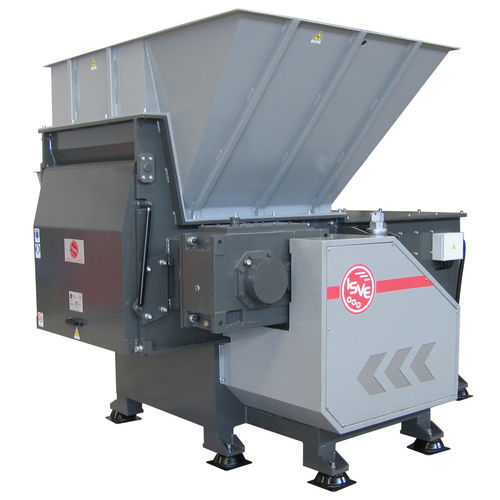

Trituratore primario MS 40-100 IT

monoalberocartaper cavi

Descrizione
Il macinatore monoalbero MS 40-100 IT è progettato per il trattamento industriale continuo di elevate quantità di scarti. Un cassetto spintore azionato idraulicamente spinge il materiale verso un rotore portautensili che ne riduce le dimensioni per taglio e urto. Una griglia intercambiabile definisce la pezzatura finale. La struttura saldata e la trasmissione a cinghie riducono le sollecitazioni meccaniche per usi gravosi.

Principali caratteristiche

• Potenza rotore: 45 kW (60 HP)
• Potenza centralina idraulica: 4 kW (≈5,4 HP)
• Trasmissione: a cinghie
• Nr. rotori: 1
• Diametro rotore: 400 mm
• Lunghezza rotore: 900 mm
• Corsa spintore (utile): 800 mm
• Utensili reversibili: 52 (4 lati utilizzabili)
• Lame fisse superiori: 3
• Lame fisse inferiori: 3
• Regime medio rotore: 73 giri/min
• Peso: 4.620 kg
• Produzione: circa 1–1,5 t/h
• Dispositivi di sicurezza: arresto d'emergenza, inversione cassetto

Applicazioni consigliate
Adatto alla macinazione di numerosi materiali in linea industriale: scarti di legno, pezzi plastici di elevato spessore, carta e documenti riservati, lastre estruse, scarti di gomma, cavi elettrici (con accessori dedicati) e altri materiali voluminosi.

Costruzione del macinatore

• Telaio in acciaio saldato progettato per impieghi gravosi
• Supporti per cuscinetti a rulli con tenuta contro polveri e liquidi
• Rotore spesso Ø400 mm × 900 mm con 52 piastrine portautensili e 52 utensili antiusura in acciaio altamente legato (4 lati utilizzabili)
• Sei contro-lame regolabili (3 superiori, 3 inferiori) in acciaio antiusura
• Cassetto spintore azionato idraulicamente con 800 mm di corsa utile
• Centralina idraulica con pompa a ingranaggi e radiatore di raffreddamento olio
• Sistema di trasmissione a pulegge e cinghie per isolare gli organi meccanici dalle vibrazioni del rotore
• Motore principale multi-tensione/multi-frequenza 45 kW (IE3) e motore 4 kW per la centralina idraulica
• Camera di taglio: 900 × 1250 mm
• Tramoggia in lamiera saldata per carico dall'alto
• Vaglio intercambiabile per determinare la pezzatura del macinato
• Sistema di scarico: dipende dalla configurazione

Sistema di controllo

• Quadro elettrico conforme alle norme CEE con limitatore di coppia che inverte il senso di rotazione in caso di sovraccarico
• PLC SIEMENS S7-1200 per il controllo delle periferiche
• Display touch a colori 6" per la regolazione dei parametri
• Software di autoregolazione: AUTO TUNING ISVE
• Software predisposto per il comando del sistema di carico, del mulino e dell'impianto di aspirazione
• Funzioni di arresto d'emergenza e fermo impianto
• ISVE MAINTENANCE PROGRAM: avvisi manutentivi sul pannello
• Predisposizione per teleassistenza e SAFETY SERVER CONNECTION ISVE (supervisione in tempo reale)
• Esecuzione a norme CE

Accessori

• ISVE Server Connect: monitoraggio remoto e regolazione/aggiornamento parametri via Internet
• Griglie intercambiabili (Ø: 14, 16, 20, 25, 30, 35 mm)
• Cuffia/cassetto collegabile all'impianto di aspirazione
• Chiusura superiore tramoggia con finestra laterale e bande in gomma per evitare fuoriuscite
• Sistema di raffreddamento rotore
• Rivestimento antiusura per rotore

Accessori specifici per la macinazione di cavi elettrici

• Placca di protezione del rotore per evitare sovraccarichi in fase di carico di matasse
• Software di stop del macinatore in caso di sovraccarico del sistema di separazione o del mulino raffinatore

Specifiche tecniche

• Modello: MS 40-100 IT (VERSIONE 2022)
• Potenza rotore: 45 kW (60 HP)
• Potenza centralina idraulica: 4 kW
• Trasmissione: cinghie
• Diametro rotore: 400 mm
• Lunghezza rotore: 900 mm
• Corsa spintore: 800 mm
• Utensili reversibili: 52 (4 lati utilizzabili)
• Lame fisse: sup. 3 / inf. 3
• Regime rotore (medio): 73 giri/min
• Camera di taglio: 900 × 1250 mm
• Peso: 4.620 kg
• Produzione: circa 1–1,5 t/h
• Norme: CE
