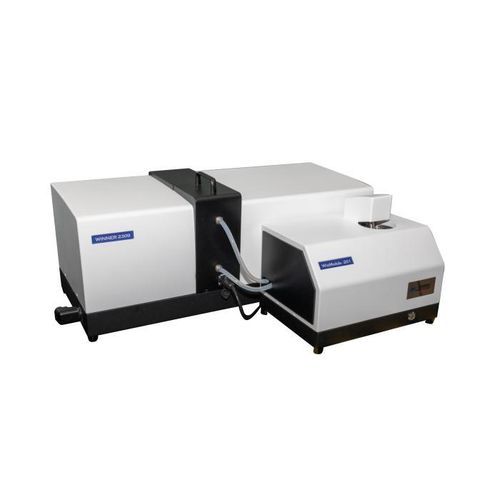

Granulometro per diffrazione laser Winner2309A WinModule-201

otticoper l'industria agroalimentareper controllo di qualità

Panoramica
Winner2309A WinModule-201 è un analizzatore laser per la distribuzione delle dimensioni delle particelle in sospensione completamente automatico e intelligente, che utilizza i principi avanzati di diffusione di Mie e diffrazione di Fraunhofer. Un sistema di rivelazione fotoelettrica ad alta sensibilità e alta risoluzione e un percorso ottico con obiettivo Canon importato garantiscono misurazioni accurate e ripetibili della distribuzione granulometrica. Lo strumento è adatto per controllo qualità industriale, istituti di ricerca, laboratori universitari, centri R&S e laboratori di prova.

Punti salienti
Intervallo di misura: 0,01–3500 μm
Velocità di prova più rapida: 10 secondi
Frequenza di acquisizione: fino a 10 kHz
SOP con un clic per prelievo, rimozione delle bolle, dispersione, misura, pulizia e elaborazione dati

Dispersione e gestione dei campioni
Metodi di dispersione: ultrasuoni, agitazione meccanica e dispersione circolante integrata.
Ultrasuoni: 40 KHz, 60 W (tempo regolabile).
Agitazione: 0–3000 rpm (regolabile).
Circolazione: portata 1–8 L/min; potenza 120 W.
Volume vasca campione: 600 ml.

Applicazioni

• Cemento
• Ceramica
• Farmaceutica
• Emulsioni
• Dope
• Tinture
• Imprimitura / impregnazione
• Prodotti chimici
• Catalizzatori
• Fluidi di perforazione
• Abrasivi
• Lubrificanti
• Materiali per brasatura
• Cellule
• Microorganismi
• Alimentare
• Additivi
• Pesticidi
• Esplosivi
• Grafite
• Materiali fotosensibili
• Combustibili
• Inchiostri
• Polveri metalliche
• Polveri non metalliche
• Carbonato di calcio
• Cao lino (kaolin)
• Poltiglia acqua-carbone (water-coal slurry)
• Altri materiali in polvere

Specifiche principali

• Modello: Winner2309A WinModule-201
• Principio: diffusione di Mie e diffrazione di Fraunhofer
• Intervallo di misura: 0,01–3500 μm
• Numero di canali: 116
• Velocità di prova: 10 s (più veloce)
• Frequenza di campionamento: fino a 10 kHz
• Errore accuratezza/ ripetibilità: ≤0,5 % (CRM D50)
• Dispersione: ultrasuoni (40 KHz, 60 W), agitazione meccanica (0–3000 rpm), circolazione (1–8 L/min, 120 W)
• Volume vasca: 600 ml
• Dimensioni: unità principale 870×340×380 mm; modulo umido 415×280×335 mm
• Peso netto: unità principale 32 kg; modulo umido 15 kg
• Sorgenti luminose: laser principale 639 nm (>2 mW), laser ausiliario 405 nm (>2 mW)
• Percorso ottico: Fourier inverso (ripiegato)
• Allineamento ottico: automatico
• Sicurezza laser: Classe 1
• Modalità operativa: SOP completamente automatica; operazione con un clic
• Software: modalità di analisi multiple, uscite personalizzate D1–D100, confronti statistici, elaborazione intelligente, formati di esportazione multipli
• Lingue interfaccia: cinese e inglese (altre opzionali)
• GMP: opzionale

Ottica
Sorgente luminosa: laser principale λ = 639 nm, P > 2 mW; laser ausiliario λ = 405 nm, P > 2 mW.
Allineamento automatico del banco ottico e percorso ottico Fourier inverso ripiegato che garantiscono ampio intervallo angolare (0,015–145°) e alta risoluzione. Classe di sicurezza laser 1.

Software e dati
Modelli di analisi: distribuzione libera, R-R, log-normale e modelli statistici per categoria.
Supporta confronti statistici di più test, confronti tra lotti e analisi prima/dopo trattamento.
Uscite personalizzate: qualsiasi dimensione tra D1 e D100; percentuali cumulative superiori/inferiori a dimensioni specificate; percentuali per intervallo.
Output: dimensioni caratteristiche, dati/ grafici di distribuzione differenziale/intervallo e curve di distribuzione cumulativa.
Esportazione report: Word, Excel, BMP, TXT, PDF.

Vantaggi
Allineamento ottico automatico con posizionamento a livello micron.
Sistema di dispersione circolante ad alta stabilità per prevenire sedimentazione e agglomerazione; controllo coordinato di ultrasuoni e circolazione.
Design modulare secco/umido che accorcia i percorsi, riduce la precipitazione delle particelle grandi e facilita pulizia e manutenzione.
Software di fitting avanzato per analisi multimodale con alta risoluzione sotto 2 μm.
Tecnologia brevettata Fourier inverso (percorso ottico ripiegato) con design sigillato resistente alla polvere.

Specifiche tecniche

• Modello: Winner2309A WinModule-201
• Intervallo di misura: 0,01–3500 μm
• Principio: diffusione di Mie e diffrazione di Fraunhofer
• Canali: 116
• Velocità di prova: 10 s
• Frequenza di campionamento: fino a 10 kHz
• Precisione / Ripetibilità: ≤0,5 % (CRM D50)
• Metodi di dispersione: ultrasuoni, agitazione meccanica, circolazione
• Vasca campione: 600 ml
• Dimensioni e pesi: vedi specifiche principali
