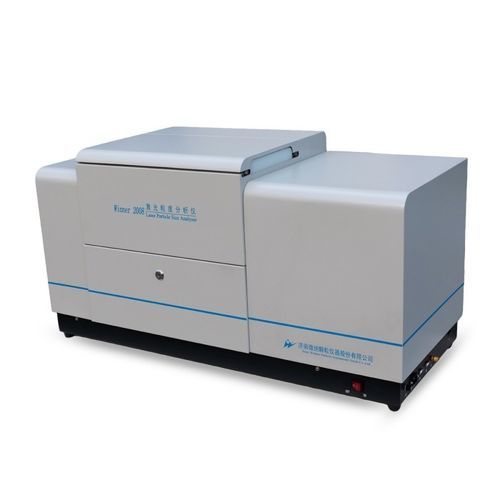

Granulometro per diffrazione laser Winner2008B

otticoper diffrazione laserper l'industria agroalimentare

Panoramica
Il Winner2008B è un analizzatore laser delle dimensioni delle particelle per dispersione umida basato sul principio di diffusione di Mie. Intervallo di misura: 0,01–1200 μm. Il sistema impiega rilevamento a doppio fascio/doppio spettro e misura per dispersione laterale per fornire analisi della dimensione delle particelle affidabili e ripetibili per controllo qualità industriale, R&S e laboratori.

Caratteristiche principali

• Intervallo di misura: 0,01–1200 μm
• Sistema di rilevamento doppio fascio e doppio spettro
• Tecnologia di scattering laterale per precisione migliorata
• Modalità operative automatica e manuale
• Flusso di lavoro automatizzato con un clic: prelievo, eliminazione bolle, dispersione, misurazione, pulizia e elaborazione dati

Sistema di dispersione
Sistema integrato di dispersione umida e secca con agitazione meccanica, dispersione ultrasonica e circolazione per evitare la sedimentazione secondaria delle particelle grandi. Componenti: ultrasuoni (40 kHz, 60 W, tempo regolabile), agitatore (0–3000 rpm regolabile), pompa di circolazione (30 L/min, 70 W). Sensore livello acqua per prevenire traboccamenti. Vaschetta campione: 10 mL.

Ottica e rilevamento
Percorso ottico a trasformata di Fourier a luce convergente (brevetto Winner) con allineamento automatico del banco ottico (precisione fino a 0,2 μm). Rilevamento tramite matrice di rivelatori a spaziatura logaritmica che copre angoli di prova da 0,015° a 145°. Sorgenti luminose: laser a semiconduttore rosso (λ = 639 nm, P > 3,0 mW) e laser verde opzionale (λ = 405 nm, P > 2,0 mW). Lunghezza focale efficace: 500 mm. Sicurezza laser: Classe 1.

Software e dati
Il software supporta più modelli di analisi (distribuzione libera, distribuzione R–R, log-normale, modelli statistici), confronto multi-risultato, elaborazione intelligente per produrre output rappresentativi, metriche personalizzabili (qualsiasi D1–D100, percentuali cumulative) e output grafici (distribuzioni differenziali e cumulative). Formati di esportazione: Word, Excel, BMP, TXT, PDF. Lingue dell'interfaccia: cinese e inglese; altre lingue disponibili. Opzione GMP disponibile.

Applicazioni

• Cemento, ceramica
• Prodotti farmaceutici, emulsioni, dope
• Tinture, pigmenti, inchiostri, materiali fotosensibili
• Prodotti chimici, catalizzatori, abrasivi, lubrificanti
• Polveri metalliche e non metalliche, carbonato di calcio, caolino
• Additivi alimentari, pesticidi, esplosivi
• Combustibile, grafite, fluidi di perforazione, materiali per brasatura
• Altre polveri e sospensioni (es. fanghi acqua-carbone)

Vantaggi

• Operazione automatica con un solo pulsante che riduce l'intervento dell'operatore e gli errori
• Dispersione umida e secca completamente integrata con controllo coordinato e percorso ridotto per evitare precipitazione secondaria
• Percorso ottico a trasformata di Fourier a luce convergente che migliora la discriminazione submicronica
• Allineamento ottico automatico con motore passo-passo ibrido di precisione (accuratezza micro-movimento fino a 0,1 μm) per mantenere la stabilità delle prove
• Progettazione a doppio percorso ottico e doppio laser ortogonale che estende l'intervallo e la sensibilità da submicronico a particelle di scala millimetrica
• Tecnica di adattamento libero senza vincoli per rappresentare accuratamente la distribuzione particellare

Brevetti e punti tecnologici

• Brevetto design banco ottico: ZL 2014 2 0378380.8
• Brevetto sistema di allineamento 3D del banco ottico: ZL 2013 2 0835882.4
• Brevetto applicazione principio di scattering di Mie: ZL 2013 2 0812021.4
• Brevetto cuvetta campione sigillata per analizzatore di particelle a secco: ZL.2011 2 0267646.8
• Brevetto applicazione doppio fascio laser ortogonale: ZL 2007 2 0025702.0
• Brevetto design pompa di dispersione polvere: ZL 2007 2 0018648.7
• Brevetto installazione di circolazione umida: ZL2010 2 0593526.2

Specifiche tecniche

• Nome modello: Winner2008B
• Principio: diffusione di Mie
• Intervallo di misura: 0,01–1200 μm
• Numero di canali: 84 pcs
• Disposizione rilevatori: matrice a spaziatura logaritmica, angolo di prova 0,015°–145°
• Errore di accuratezza: ≤0,5% (CRM D50)
• Errore di ripetibilità: ≤0,5% (CRM D50)
• Modalità operativa: completamente automatica / controllo manuale
• Velocità test completa: <2 min; intervallo per risultato di test: 500 ms
• Dispersione: Ultrasonico f=40 kHz, p=60 W (tempo regolabile); Agitazione: 0–3000 rpm; Circolazione: 30 L/min, 70 W; Sensore livello acqua; Vaschetta campione: 10 mL
• Sorgente luminosa: laser semiconduttore rosso λ=639 nm, P>3,0 mW; laser verde opzionale λ=405 nm, P>2,0 mW
• Allineamento banco ottico: automatico, precisione fino a 0,2 μm
• Percorso ottico: trasformata di Fourier a luce convergente
• Lunghezza focale efficace: 500 mm
• Sicurezza laser: Classe 1
• Dimensioni esterne: 1040 mm × 440 mm × 540 mm
• Peso netto: 58 kg
• Software: più modelli di analisi, output personalizzati, esportazione Word/Excel/BMP/TXT/PDF, operazione one-click, interfaccia cinese & inglese
• GMP: opzionale
