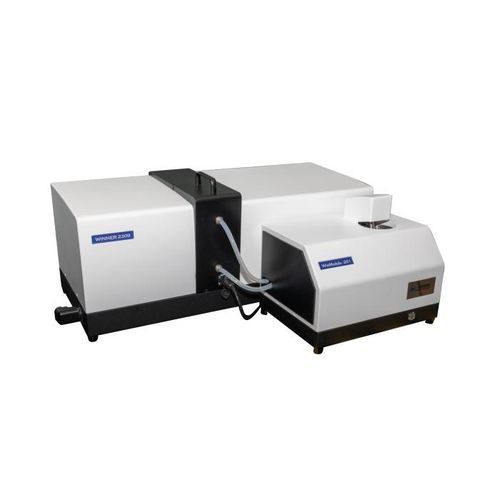

Granulometro per diffrazione laser Winner2309B WinModule-201

otticoper diffrazione laserper l'industria agroalimentare

Panoramica
Il Winner2309B WinModule-201 è un analizzatore intelligente di dimensione delle particelle a dispersione umida completamente automatico, basato sui principi di scattering di Mie e Fraunhofer. Integra un sistema di rilevamento fotoelettrico ad alta sensibilità con un percorso ottico dotato di lente Canon importata per garantire accuratezza e ripetibilità. Progettato per istituti di ricerca, laboratori universitari, centri R&S e laboratori controllo qualità industriali.

Sintesi delle caratteristiche principali

• Campo di misura: 0,01–2800 μm
• Principi: scattering di Mie e Fraunhofer
• Tempo di prova minimo: 10 secondi
• Frequenza di campionamento: fino a 10 kHz
• Modalità operativa: SOP completamente automatizzata
• Numero di canali: 108

Dispersione e gestione dei campioni

• Dispersione ultrasonica: 40 kHz, 60 W (tempo regolabile)
• Agitazione meccanica: 0–3000 rpm (regolabile)
• Circolazione: portata 1–8 L/min; potenza pompa 120 W
• Modulo umido: ultrasuoni, agitazione meccanica e circolazione integrata
• Volume vasca campione: 600 ml; iniettore campione: WinModule-201

Ottica e sorgenti luminose

• Laser principale: 639 nm, >2 mW
• Laser ausiliario: 405 nm, >2 mW
• Panca ottica: allineamento automatico
• Percorso ottico: Fourier inverso (percorso ottico ripiegato), intervallo angolare di misura 0,015–145°
• Classe di sicurezza laser: Classe 1

Funzioni software

• Modelli di analisi: distribuzione libera, R‑R, log‑normale e modelli statistici per categoria
• Confronto statistico: confronta più risultati tra lotti, tempi di processo o condizioni
• Elaborazione dati: selezione intelligente dei risultati rappresentativi e analisi statistica
• Output personalizzati: qualsiasi dimensione caratteristica tra D1 e D100, percentuali cumulative maggiori/minori di una dimensione, percentuali cumulative per intervalli
• Formati di esportazione: Word, Excel, BMP, TXT, PDF
• Operazione con un clic: automatizza immissione acqua, rimozione bolle, dispersione, test, pulizia e trattamento dati
• Lingue interfaccia: cinese e inglese (altre lingue possono essere aggiunte)
• GMP: opzionale

Vantaggi

• Sistema di allineamento ottico automatico con motori passo-passo ibridi per posizionamento a livello micron e misure stabili.
• Dispersione per circolazione ad alta stabilità per prevenire sedimentazione e agglomerazione; controllo coordinato di ultrasuoni e circolazione per modulare l'intensità di dispersione.
• Progettazione modulare umido/secco con percorso di circolazione ridotto per limitare la precipitazione di particelle grandi e i costi di manutenzione.
• Software con fitting libero per analisi multimodale dei gruppi di particelle e alta risoluzione sotto 2 μm.
• Progetto ottico brevettato a Fourier inverso (ripiegato) che amplia l'intervallo angolare di prova e migliora portata e risoluzione; percorso ottico sigillato per protezione dalla polvere.

Applicazioni

• Cemento, ceramica
• Prodotti farmaceutici e medicina
• Emulsioni, rivestimenti, coloranti, prodotti chimici, catalizzatori
• Fluidi di perforazione, abrasivi, lubrificanti, materiali per brasatura
• Campioni biologici, alimenti, additivi, pesticidi, esplosivi
• Grafite, materiali fotosensibili, combustibili, inchiostri
• Polveri metalliche e non metalliche, carbonato di calcio, caolino
• Sospensioni carbone‑acqua e altri sistemi polvere‑liquido

Tecnologie brevettate e note
La progettazione della panca ottica e il sistema di allineamento tridimensionale sono protetti da brevetti. L'applicazione del principio di Mie, la configurazione dual‑laser ortogonale, la cuvetta campione sigillata, la pompa di dispersione delle polveri e l'installazione di circolazione umida sono coperti da più brevetti.

Specifiche tecniche

• Modello: Winner2309B WinModule-201
• Campo di misura: 0,01–2800 μm
• Principio: scattering di Mie e Fraunhofer
• Velocità di prova: da 10 s
• Frequenza di campionamento: fino a 10 kHz
• Canali: 108
• Precisione (CRM D50): ≤ 0,5%
• Ripetibilità (CRM D50): ≤ 0,5%
• Dispersione: ultrasuoni 40 kHz/60 W; meccanica 0–3000 rpm; circolazione 1–8 L/min, 120 W
• Volume vasca campione: 600 ml
• Sorgenti luminose: 639 nm (>2 mW) e 405 nm (>2 mW)
• Allineamento panca ottica: automatico
• Percorso ottico: Fourier inverso, intervallo angolare 0,015–145°
• Classe laser: Classe 1
• Dimensioni: unità principale 870 × 340 × 380 mm; modulo umido 415 × 280 × 335 mm
• Peso netto: unità principale 32 kg; modulo umido 15 kg
• Modalità operativa: SOP completamente automatizzata
• Output software: distribuzioni per intervallo e cumulative, grafici, esportazione (Word, Excel, BMP, TXT, PDF)
