Granulometro per diffrazione laser Winner2309C WinModule-201

otticoper diffrazione laserper diffusione statica della luce

Panoramica del prodotto

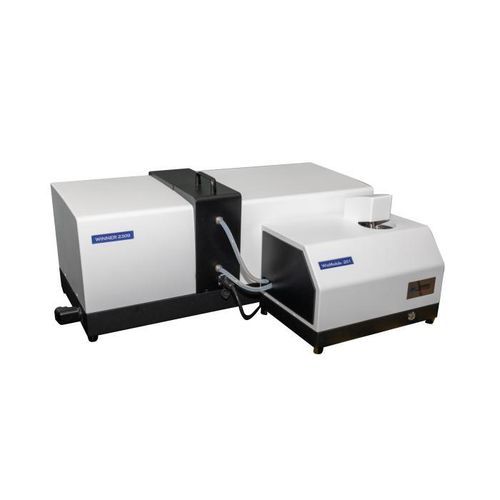

Winner2309C WinModule-201 è un analizzatore laser per dimensione particelle in dispersione liquida, completamente automatico e intelligente, basato sui principi di scattering di Mie e diffrazione di Fraunhofer. Sonda fotoelettrica ad alta sensibilità e percorso ottico con lente Canon importata assicurano misure accurate e ripetibili della distribuzione granulometrica. Indicato per controllo qualità industriale, istituti di ricerca, laboratori universitari e centri R&D.

Specifiche principali (Generale)
Nome modello: Winner2309C WinModule-201
Principio: Scattering di Mie e Fraunhofer
Tempo di prova: Minimo 10 secondi
Indice di rifrazione: Inserimento flessibile di ampia gamma di indici
Frequenza di campionamento: Fino a 10 kHz
Dimensioni esterne: Unità principale 870×340×380 mm; Modulo umido 415×280×335 mm
Peso netto: Unità principale 32 kg; Modulo umido 15 kg
Modalità operativa: SOP completamente automatizzata; funzionamento con un clic per l'intero flusso

Dimensione di misura
Intervallo di misura: 0,01–2000 μm
Iniettore campione: WinModule-201
Numero di canali: 106 canali
Errore di accuratezza: ≤0,5% (CRM D50)
Errore di ripetibilità: ≤0,5% (CRM D50)
Metodi di dispersione: Ultrasuoni (40 kHz, 60 W, tempo regolabile); Agitazione meccanica (0–3000 rpm); Dispersione a circolazione (flusso 1–8 L/min, pompa 120 W); Metodi umidi combinati: ultrasuoni, agitazione e circolazione integrata
Volume contenitore: 600 ml

Ottica
Sorgente luminosa: Laser principale λ = 639 nm, P > 2 mW; Laser ausiliario λ = 405 nm, P > 2 mW
Allineamento banco ottico: Sistema di allineamento automatico
Percorso ottico: Fourier inverso (percorso ottico ripiegato)
Sicurezza laser: Classe 1

Funzioni software
Modalità di analisi: Distribuzione libera, distribuzione R–R, log-normale e modelli statistici per categoria
Confronto statistico: Confronto di risultati multipli fra lotti o tempi di processo per guidare il controllo qualità e i costi
Elaborazione dati: Analisi statistica intelligente per fornire risultati rappresentativi
Analisi personalizzate: Output di qualsiasi dimensione caratteristica tra D1 e D100, percentuali cumulative sopra/sotto taglie specificate e intervalli conformi ai requisiti di settore
Output: Valori tipici, distribuzioni differenziali e grafici, distribuzioni cumulative e curve
Report: Esportabile in Word, Excel, immagine (.bmp), testo (.txt) e PDF
Operazione con un clic: Sequenza automatica di immissione acqua, eliminazione bolle, dispersione, prova, pulizia e elaborazione dati
Lingue interfaccia: Cinese e Inglese (altre lingue su richiesta)
GMP: Opzionale

Vantaggi

• Allineamento automatico del percorso ottico: motore stepper ibrido di precisione con posizionamento a livello micrometrico per garantire il miglior allineamento e misure stabili.
• Dispersione a circolazione ad alta stabilità: circolazione umida continua e uniforme che previene sedimentazione e agglomerazione; controllo coordinato di ultrasuoni e circolazione per migliorare la ripetibilità.
• Dispersione automatica del campione: design modulare umido/secco che riduce la lunghezza delle tubazioni, limita la sedimentazione di particelle grandi, abbassa i costi di manutenzione e semplifica la pulizia.
• Software avanzato: fitting libero senza vincoli che raccoglie dati di scattering e analizza automaticamente popolazioni multimodali; particelle <2 μm risolte in 12 classi per elevata risoluzione fisica.
• Progetto del percorso ottico: percorso ripiegato Fourier inverso brevettato con angolo di misura 0,015–145°, estendendo campo e risoluzione; percorso ottico sigillato e antipolvere.

Applicazioni

• Cemento
• Ceramica
• Farmaceutica
• Emulsioni
• Rivestimenti
• Tinte
• Finissaggio tessile
• Prodotti chimici
• Catalizzatori
• Fluido per perforazione
• Abrasivi
• Lubrificanti
• Materiali per brasatura
• Geli
• Campioni biologici
• Alimentare
• Additivi
• Pesticidi
• Esplosivi
• Grafite
• Materiali fotosensibili
• Carburanti
• Inchiostri
• Polveri metalliche
• Polveri non metalliche
• Carbonato di calcio
• Caolino
• Suspensioni carbone-acqua e altri materiali in polvere

Tecnologie brevettate
Le tecnologie brevettate includono il design del banco ottico, sistema di allineamento ottico 3D, applicazione del principio di Mie, cuvetta campione sigillata per analizzatore secco, doppio fascio laser ortogonale, pompa di dispersione per polveri e unità di circolazione umida.

Specifiche tecniche

• Nome modello: Winner2309C WinModule-201
• Intervallo di misura: 0,01–2000 μm
• Principio: Scattering di Mie e Fraunhofer
• Numero di canali: 106
• Errore di accuratezza: ≤0,5% (CRM D50)
• Errore di ripetibilità: ≤0,5% (CRM D50)
• Sorgente luminosa: Laser principale 639 nm e laser ausiliario 405 nm (entrambi >2 mW)
• Metodi di dispersione: Ultrasuoni (40 kHz, 60 W), agitazione meccanica (0–3000 rpm), dispersione a circolazione (1–8 L/min)
• Volume campione: 600 ml
• Dimensioni esterne: Unità principale 870×340×380 mm; Modulo umido 415×280×335 mm
• Peso netto: Unità principale 32 kg; Modulo umido 15 kg
• Tempo di prova: Minimo 10 secondi
• Frequenza di campionamento: Fino a 10 kHz
• Percorso ottico: Fourier inverso (ripiegato)
• Sicurezza laser: Classe 1
• Modalità operativa: SOP completamente automatizzata; operazione con un clic
• Output software: Distribuzioni numeriche e grafiche differenziali e cumulative; esportazione Word/Excel/BMP/TXT/PDF
• Lingue interfaccia: Cinese e Inglese (altre lingue opzionali)
