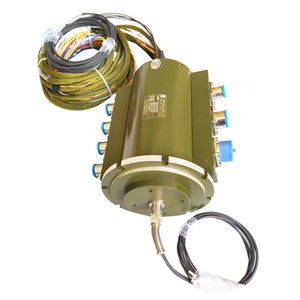

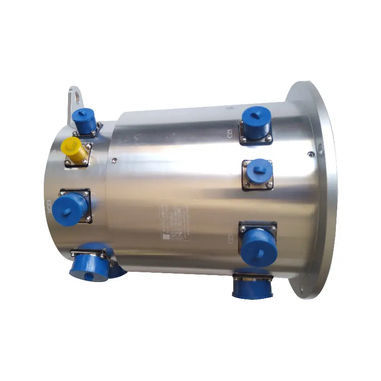

Collettore rotante di fibra ottica DHS200-47

via EthernetUSBibrido

Breve descrizione
Anello collettore con connettori aeronautici serie DHS200-47

Panoramica
Il DHS200-47 è un anello collettore con connettori aeronautici sia sul rotore che sullo statore, che facilita il carico, lo scarico, la sostituzione e l'installazione, elimina la necessità di saldare i cavi e migliora stabilità e affidabilità.

Caratteristiche principali

• Rotore e statore dotati di connettori aeronautici per connessioni rapide
• Semplice manutenzione e sostituzione
• IP51, IP54 (standard), IP65, IP68 opzionali
• Utilizza spazzole a grappolo in metallo prezioso con contatto multipunto per garantire un contatto affidabile e attrito estremamente basso
• Adatto ad applicazioni esigenti di trasmissione rotante di segnali e potenza

Applicazioni tipiche
Centri di lavorazione industriale; tavole rotanti; torri per attrezzature pesanti; avvolgicavi; macchine confezionatrici; frizioni magnetiche; apparecchiature di controllo di processo; sensori/encoder rotativi; illuminazione di emergenza; giunti robotici; espositivi/piattaforme di visualizzazione; apparecchiature mediche rotanti; porte girevoli.

Il nostro vantaggio

• Vantaggio aziendale: Ingiant dispone di oltre 8000 m² di spazi R&S e produzione con un team professionale di progettazione e produzione (oltre 150 addetti); attrezzature complete per la lavorazione meccanica inclusi centri CNC; rigorosi standard di ispezione e prova conformi alla norma militare nazionale GJB e al sistema di gestione della qualità; detiene più brevetti tecnici (modelli di utilità e brevetti d'invenzione)
• Vantaggio del prodotto: Capacità di trasmettere e combinare più segnali (Ethernet, fibra ottica, alta frequenza, gas ed energia, USB, ecc.); contatti in oro per ridurre l'attrito e prolungare la vita; materiali di tenuta importati per buona conduttività, anti-interferenza e assenza di perdite; opzioni di scocca: acciaio inossidabile o lega di alluminio per resistenza alla corrosione e alla nebbia salina
• Personalizzazione: Fornitura possibile a partire da unità singole; forme e tipi speciali realizzabili su richiesta; versioni miniaturizzate incapsulate ampiamente utilizzate a livello globale

Disegno d'insieme standard
Disegno d'insieme standard e immagini del prodotto disponibili per riferimento di configurazione e montaggio.

Specifiche tecniche

• Modello: DHS200-47
• Numero di circuiti: 47
• Temperatura di lavoro: -40°C ~ +65°C
• Corrente nominale: personalizzabile
• Umidità di lavoro: ≤70%
• Tensione nominale: 0 ~ 240 VAC/VDC
• Grado di protezione: IP54 (opzioni IP51, IP65, IP68)
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Materiale dell'involucro: Lega di alluminio
• Resistenza dielettrica: 1500 VAC @ 50Hz, 60s, 2mA
• Materiale di contatto elettrico: Metallo prezioso
• Variazione della resistenza dinamica: ≤10 MΩ
• Specifiche dei conduttori: Cavo flessibile multifilare stagnato con isolamento in teflon colorato
• Velocità di rotazione: 0 ~ 600 rpm
• Lunghezza del conduttore: 500 mm + 20 mm
