Collettore rotante elettrico DHS150-34-1Q

ibridogasper applicazioni robotiche

Breve descrizione
Anello collettore gas-elettrico. Anello collettore ibrido personalizzato per la trasmissione simultanea di gas e segnali/potenza elettrica.

Panoramica del prodotto

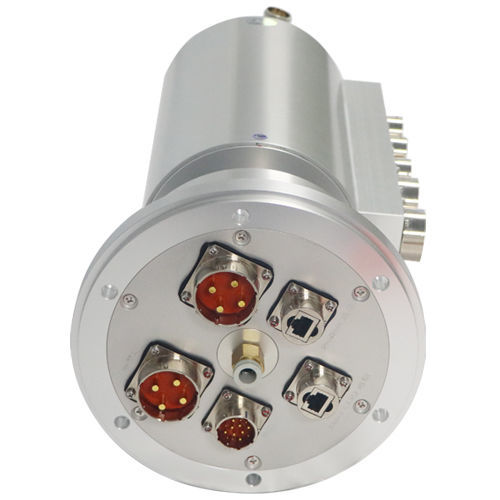

Anello collettore gas-elettrico DHS150-34-1Q con diametro esterno 150 mm. Canali elettrici totali: 34 (10 anelli di comunicazione + 24 anelli di potenza). Corrente massima nella configurazione d'esempio: 45 A; corrente e tensione nominali configurabili. Tutte le interfacce elettriche utilizzano connettori aeronautici. L'unità integra un anello collettore gas esterno con foro di flusso ∅8 e diametro esterno tubo aria ∅10; pressione di esercizio massima 0,8 MPa. Un encoder incrementale è installato a un'estremità per misurare la posizione angolare e la velocità di rotazione; l'encoder è rimovibile per manutenzione o sostituzione.

Caratteristiche

• Rotazione continua a 360° con trasmissione simultanea di gas, potenza e segnali.
• Supporta 1/2/3/4/5/6/8/10/12/16/24 canali gas; porte gas standard G1/8" e G3/8"; dimensione tubo personalizzabile.
• Supporta 1–128 canali elettrici (potenza o segnale); materiale di contatto: metallo prezioso con placcatura in oro duro per basso attrito e trasmissione stabile.
• Può trasmettere aria compressa, vuoto, olio idraulico, acqua, acqua calda, liquido refrigerante, vapore e altri fluidi; varianti ad alta velocità e alta pressione disponibili su richiesta.
• Opzione encoder per feedback di velocità e posizione; rimovibile per assistenza.

Applicazioni tipiche

• Sistemi di automazione: robot, linee di produzione automatizzate, macchine utensili.
• Dispositivi medicali: strumenti di precisione e apparecchiature elettrochirurgiche.
• Offshore e marino: draghe aspiranti, grandi gru.
• Aerospaziale: piattaforme di inseguimento solare, banchi prova motore e apparecchiature correlate.

Vantaggi

• Oltre 20 anni di esperienza nel settore con servizi OEM/ODM e molteplici brevetti tecnici.
• Test in laboratorio interno, elevata precisione di rotazione, basso rumore elettrico e lunga durata; contatti elettrici con placcatura in metallo prezioso.
• Garanzia di 12 mesi (esclusi danni accidentali) con riparazione o sostituzione gratuita per problemi di qualità; supporto tecnico e formazione disponibili.

Disegno di ingombro standard
Disegno di ingombro e quotatura disponibile nella documentazione di prodotto.

Specifiche tecniche

• Modello: DHS150-34-1Q
• Diametro esterno: 150 mm
• Numero di circuiti: 34
• Canali elettrici: 10 anelli di comunicazione + 24 anelli di potenza
• Corrente massima (esempio): 45 A (corrente nominale configurabile)
• Tensione nominale: 0~240 VAC/VDC
• Temperatura di esercizio: -40°C ~ +65°C
• Umidità di esercizio: ≤70%
• Grado di protezione: IP65
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Rigidità dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Materiale contatti elettrici: Metallo prezioso
• Variazione dinamica resistenza di contatto: ≤10 mΩ
• Conduttori: cavi flessibili stagnati con isolamento in Teflon colorato
• Lunghezza conduttori: 500 mm + 20 mm
• Velocità di rotazione: 0 ~ 600 rpm
• Anello gas esterno: foro ∅8; diametro esterno tubo aria ∅10; pressione massima 0,8 MPa
• Encoder: encoder incrementale a un'estremità per rilevamento posizione e velocità; rimovibile per sostituzione
