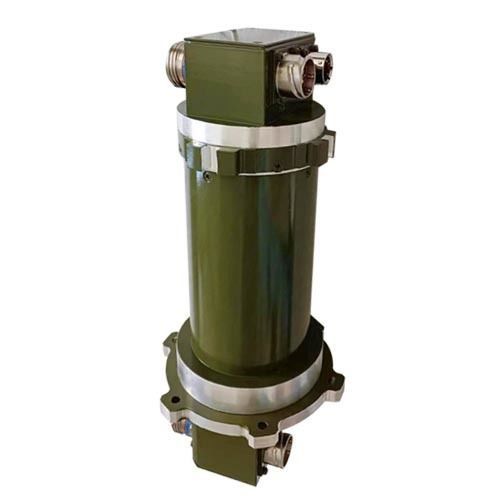

Collettore rotante di fibra ottica DHS090-50-1F

elettrotticoper robotmarino

Breve descrizione
Anello collettore optoelettronico con connettori aeronautici, progettato per la trasmissione rotante ottica ed elettrica su piattaforme aeronautiche, navali e terrestri di difesa. Connettori di tipo avionico su rotore e statore. Diametro esterno 90 mm. Supporta fibra monomodale e multimodale, semplifica la sostituzione in campo evitando la saldatura delle fibre e incrementa l'affidabilità del sistema.

Caratteristiche

• Connettori aeronautici su rotore e statore per accoppiamento e sostituzione rapidi.
• Trasmissione optoelettronica a canale singolo che combina fibra ottica e circuiti elettrici.
• Design sostituibile in campo per facilitare manutenzione e installazione.
• Gradi di protezione disponibili da IP51 a IP68 (standard IP54).
• Spazzola a grappolo multi-punto in metallo prezioso per contatti elettrici affidabili e a basso attrito in condizioni gravose.

Applicazioni tipiche
Piattaforme radar aerotrasportate con tavole rotanti, sistemi AEW, torrette di veicoli corazzati militari, tavole rotanti radar navali, propulsori elettrici navali, sistemi di lancio missilistici, robotica militare e altri sistemi di difesa e aerospaziali che richiedono interfacce rotanti ottiche/elettriche.

Parametri principali

• Modello: DHS090-50-1F
• Numero di circuiti elettrici: 50
• Temperatura di esercizio: -40°C a +65°C
• Corrente nominale: personalizzabile
• Umidità di esercizio: ≤70%
• Tensione nominale: 0–240 VAC/VDC
• Grado di protezione: standard IP54 (IP51–IP68 opzionale)
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Materiale della custodia: lega di alluminio
• Velocità di rotazione: 0–600 rpm

I nostri vantaggi

• Vantaggi del prodotto: design modulare e conveniente, opzioni di protezione IP per ambienti gravosi, contatti in metallo prezioso a bassa manutenzione, possibilità di integrazione di canali ad alta frequenza, trasmissione video HD e rotazione continua a 360°.
• Vantaggi aziendali: portafoglio brevetti esteso e team R&S e produzione esperti a supporto della qualità e della personalizzazione.
• Assistenza post-vendita e garanzia: garanzia di 12 mesi per qualità del prodotto (dalla data di vendita, esclusi danni causati dall’uomo); assistenza o sostituzione per difetti coperti.

Specifiche tecniche

• Modello: DHS090-50-1F
• Diametro esterno: 90 mm
• Tipo di canale: optoelettronico a canale singolo (supporta fibra monomodale e multimodale)
• Circuiti elettrici: 50
• Tensione nominale: 0–240 VAC/VDC
• Corrente nominale: personalizzabile
• Grado di protezione: standard IP54, IP51–IP68 opzionale
• Temperatura di esercizio: -40°C a +65°C
• Umidità di esercizio: fino al 70%
• Materiale della custodia: lega di alluminio
• Contatto elettrico: spazzola a grappolo multi-punto in metallo prezioso
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Resistenza dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variazione della resistenza dinamica: ≤10 MΩ
• Velocità di rotazione: 0–600 rpm
• Cavi di collegamento: cavo flessibile multistrand stagnato, isolazione in Teflon colorata, lunghezza 500 mm + 20 mm
• Applicazioni tipiche: difesa, radar, sistemi aerotrasportati e imbarcati, robotica militare e torrette di veicoli corazzati
• Garanzia: 12 mesi (qualità del prodotto, danni non derivanti da intervento umano)
