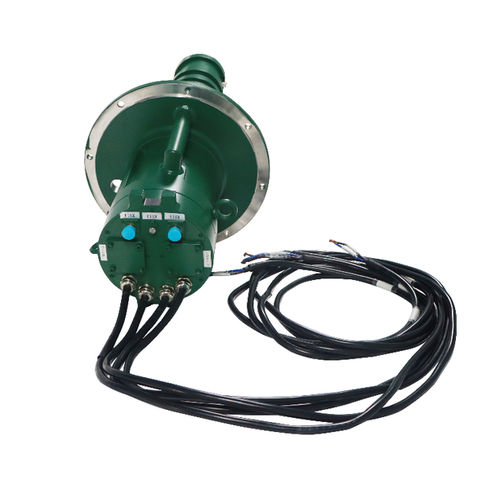

Collettore rotante idraulico DHS165-6-1F-2S-2Y

di fibra otticaibridoindustriale

Breve descrizione
Anello collettore ibrido DHS165-6-1F-2S-2Y per la trasmissione combinata di alimentazione/segnali elettrici, fibra ottica e fluidi (gas/liquido). L'unità integra 6 circuiti elettrici, 1 canale in fibra ottica, 2 canali di segnale e 2 canali per fluidi tramite percorsi pneumatici/idrulici e ottici per fornire più mezzi a un'interfaccia rotante. Progettato per sistemi rotanti industriali che richiedono trasmissione simultanea di elettricità, dati ottici e fluidi.

Disegno del prodotto
I disegni e le immagini del prodotto illustrano le dimensioni e la configurazione dell'anello collettore ibrido DHS165-6-1F-2S-2Y. Fare riferimento ai disegni sulla pagina prodotto per le interfacce di montaggio e le tolleranze dimensionali.

I nostri vantaggi

• Progettazione modulare con opzioni di personalizzazione completa per soddisfare requisiti specifici di applicazione.
• Diverse serie Ingiant adattate a vari utilizzi industriali; supporto per soluzioni su misura e integrazione con sistemi esistenti.
• Specifiche del produttore: lunga vita operativa (oltre 20 anni / >800 milioni di rivoluzioni), componenti di qualità, interfacce elettriche e dei fluidi configurabili.

Parametri tecnici (da tabella prodotto)
Modello: DHS165-6-1F-2S-2Y
Numero di circuiti: 6 circuiti elettrici
Temperatura di lavoro: -40℃ ~ +65℃
Corrente nominale: configurabile / personalizzabile
Umidità di lavoro: ≤70%
Tensione nominale: 0 ~ 240 VAC/VDC
Grado di protezione: IP54
Resistenza d'isolamento: ≥1000 MΩ @ 500 VDC
Materiale del corpo: lega di alluminio
Forza d'isolamento: 1500 VAC @ 50 Hz, 60 s, 2 mA
Materiale dei contatti elettrici: metallo prezioso
Variazione di resistenza dinamica: < 10 MΩ
Specifiche dei cavi: filo flessibile intrecciato stagnato con isolamento in Teflon colorato
Velocità di rotazione: 0 ~ 600 rpm
Lunghezza dei cavi: 500 mm + 20 mm

Caratteristiche / specifiche tecniche

• Modello: DHS165-6-1F-2S-2Y
• 6 canali elettrici
• 1 canale in fibra ottica
• 2 canali di segnale
• 2 canali per fluidi (supporto per trasmissione pneumatica/idrica)
• Intervallo di temperatura: -40℃ a +65℃
• Tensione nominale: 0–240 VAC/VDC
• Corrente nominale: configurabile / personalizzabile
• Protezione: IP54
• Resistenza d'isolamento: ≥1000 MΩ @ 500 VDC
• Forza d'isolamento: 1500 VAC @ 50 Hz per 60 s (2 mA)
• Contatti elettrici: metallo prezioso
• Variazione resistenza dinamica: < 10 MΩ
• Cavi: isolamento in Teflon colorato, intrecciato stagnato, lunghezza 500 mm + 20 mm
• Scocca: lega di alluminio
• Velocità massima di rotazione: fino a 600 rpm
