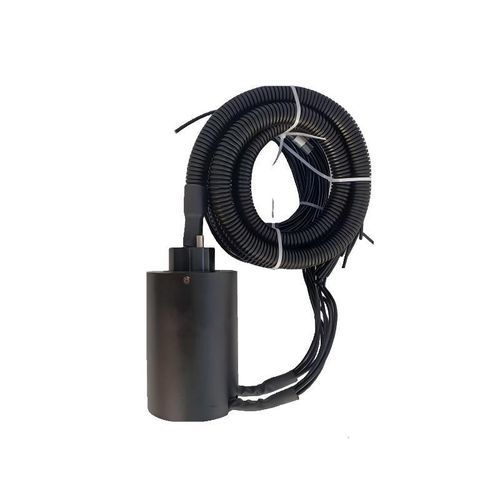

Collettore rotante via Ethernet DHK078

tramite bus CANRS-485albero di trasmissione

Breve descrizione
L'anello collettore stagno Ø78 mm è progettato per la trasmissione continua a 360° di potenza e segnali in ambienti aggressivi e soggetti a umidità. Presenta un involucro sigillato in lega di alluminio e contatti multi-spazzola in metallo prezioso per garantire basso rumore elettrico, usura minima e lunga durata in applicazioni marine, offshore e soggette a lavaggio. Disponibile in configurazioni standard e totalmente personalizzabili per numero di canali, corrente nominale, lunghezza dei cavi e tipo di connettore.

Caratteristiche principali

• Elevata impermeabilità: Opzioni IP65 / IP66 / IP68 — resistente a getti d'acqua, immersioni temporanee e ingresso di polvere.
• Profilo compatto da 78 mm: Design salvaspazio con opzioni di passaggio centrale (tipico Ø25,4 mm) per l'integrazione di linee idrauliche/pneumatiche.
• Opzioni circuitali flessibili: Configurabile da 1 a 48 anelli; mix di potenza (fino a 10A/20A per anello) + segnale a bassa corrente + dati ad alta velocità (Ethernet, CAN bus, RS485, ecc.).
• Contatti durevoli: Design multi-spazzola oro-oro o in lega d'argento per trasmissione stabile, variazione della resistenza di contatto < 10 mΩ, funzionamento senza manutenzione.
• Involucro robusto: Lega di alluminio resistente alla corrosione; opzione in acciaio inox per impieghi marini/offshore.
• Personalizzazione: Lunghezza dei cavi, posizione di uscita (laterale/superiore), montaggio con flangia e integrazione con giunto rotante per fluidi misti supportati.

Applicazioni

• Argani marini e offshore, ROV, sistemi rotanti di bordo
• Avvolgicavi e anelli di rotazione per gru
• Macchine per imballaggio, riempimento ed etichettatura esposte al lavaggio
• Unità pan-tilt CCTV esterne, antenne radar
• Turbine eoliche, inseguitori solari ed equipaggiamenti che richiedono trasferimento rotante sigillato di potenza/segnale

Specifiche tecniche

• Canali: 2
• Corrente nominale: 80 A (2 anelli)
• Tensione nominale: 0 ~ 380 V DC/VAC
• Resistenza di isolamento: 1000 MΩ @ 1000 V DC
• Rigidità dielettrica: 1500 VAC @ 50 Hz, 60 s, 1 mA
• Intervallo di resistenza di contatto dinamica: < 10 mΩ
• Velocità operativa: 0 ~ 100 rpm
• Temperatura di esercizio: -20 °C ~ +80 °C
• Umidità di esercizio: ≤ 70%
• Grado di protezione IP: IP65 (opzioni fino a IP68)
• Materiale strutturale: Lega di alluminio (acciaio inox opzionale)
• Materiali di contatto: Metallo prezioso
• Lunghezza dei cavi: 1500 mm (±20 mm)
