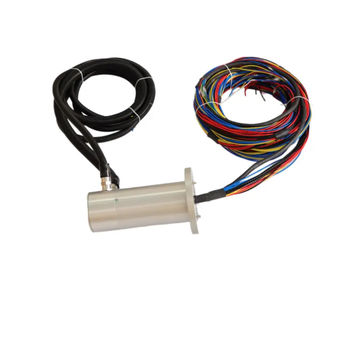

Collettore rotante tramite bus CAN DHS099F-39

elettricoindustrialePTFE

Breve descrizione

• Prodotto: Anello collettore stagno OD 99 mm per escavatore elettrico
• Modello: DHS099F-39
• Numero totale di circuiti: 39 (24 potenza + 15 segnale)
• Corrente nominale: Potenza: 30A, Segnale: 10A
• Tensione nominale: 0~380VAC/VDC
• Materiale dei contatti: Oro su oro
• Velocità di funzionamento: 0~300 rpm
• Classe di protezione: IP65
• Applicazione: Escavatore elettrico / macchine edili

Panoramica del prodotto
Il DHS099F-39 è un anello collettore combinato heavy-duty sviluppato per escavatori elettrici e progetti di retrofit da diesel a elettrico. Si monta al centro di rotazione dell'escavatore per trasferire energia elettrica e segnali di controllo dal telaio inferiore fisso (batteria / sorgente di alimentazione) alla sovrastruttura rotante (cabina, motore di rotazione, motore pompa idraulica, controller, sensori). Con diametro esterno di 99 mm, involucro in lega di alluminio sigillato IP65 e scomparti separati per potenza/segnale, elimina l'avvolgimento dei cavi, le interruzioni del segnale e le disconnessioni ad alta tensione durante la rotazione continua a 360°.

Caratteristiche principali

• Design combinato multicanale – 24 circuiti potenza + 15 circuiti segnale in un'unità compatta
• Alta capacità di corrente – 30A per circuito di potenza, adatto per azionamento principale e pompa degli escavatori elettrici
• Trasmissione del segnale stabile – circuiti CAN-L/CAN-H dedicati, cavi di segnale schermati, nessuna diafonia con la potenza
• Protezione IP65 – a prova di polvere e resistente ai getti d'acqua, adatto a cantieri, miniere e uso esterno
• Contatti oro-oro – basso rumore elettrico, bassa usura, lunga durata
• Supporto encoder – circuito encoder opzionale per angolo di rotazione / feedback
• Montaggio a flangia – facile integrazione con il giunto di rotazione centrale
• Manutenzione agevole – guaina corrugata sui conduttori del rotore, marcature chiare statore/rotore

Specifiche tecniche
Modello: DHS099F-39
Diametro esterno: Ø99 mm
Numero totale di circuiti: 39 (24 potenza + 15 segnale)
Corrente nominale: Potenza 30A / circuito, Segnale 10A / circuito
Tensione nominale: 0–380V AC/DC
Velocità di funzionamento: 0–300 rpm
Resistenza di isolamento: Potenza ≥1000MΩ @1000VDC; Segnale ≥500MΩ @500VDC
Rigidità dielettrica: Potenza 1500VAC; Segnale 500VAC
Resistenza dinamica: <10 mΩ
Materiale dei contatti: Oro su oro
Involucro: Lega di alluminio
Classe di protezione: IP65
Temperatura di esercizio: -20°C ~ +80°C
Conduttori: AWG14 Teflon (potenza), 1mm² schermato (segnale)
Durata: 10 milioni di rivoluzioni

Applicazione negli escavatori elettrici

• Lato inferiore del veicolo (stator / anello interno) – collegato al pacco batterie del telaio o ad alimentazione 380V tramite cavo trascinato
• Lato superiore del veicolo (rotor / anello esterno) – collegato al motore di rotazione, al motore pompa, al controller cabina, alla telecamera e ai sensori
• I circuiti trasmessi includono: alimentazione DC/AC ad alta corrente per motore di rotazione e azionamento pompa idraulica; alimentazione ausiliaria 24V per controller, display, luci; bus CAN tra BMS, MCU e controller superiore; encoder / feedback angolare; segnali di pressione, inclinazione e temperatura

Perché IP65 + OD99 per retrofit escavatore

• OD99mm si adatta allo spazio comune della flangia centrale delle macchine da 7–24 t
• IP65 resiste a polvere, pioggia e schizzi di fango in cantiere; possibile upgrade a IP67 per applicazioni minerarie
• Scomparti separati potenza/segnale evitano che le correnti di spunto del motore influenzino il CAN
• Contatti in oro + conduttori Teflon riducono l'aumento di temperatura in servizio continuo
