Collettore rotante con foro passante DHK143-5-65Aalbero di trasmissionemarinoper il settore aeronautico
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Struttura
- con foro passante, albero di trasmissione
- Applicazioni
- marino, per il settore aeronautico, medico, per avvolgicavo, per applicazioni industriali
- Materiale
- in lega d'alluminio
- Altre caratteristiche
- IP65, di grande diametro, alta corrente, multivia, a tenuta stagna
- Tensione
Min.: 24 V
Max.: 380 V
- Corrente primaria
Min.: 65 A
Max.: 65 A
- Velocità di rotazione
Min.: 0 rpm
(0 rad.min-1)Max.: 100 rpm
(628 rad.min-1)- Numero di contatti
Min.: 5 unit
Max.: 5 unit
- Diametro interiore
Min.: 143 mm
(5,63 in)Max.: 143,1 mm
(5,63 in)- Diametro esterno
Min.: 258 mm
(10,16 in)Max.: 258 mm
(10,16 in)
Descrizione
Breve descrizione
Panoramica del prodotto
Parametri tecnici completi
Modello base
Parametri dimensionali
Prestazioni elettriche
Specifiche cavi e conduttori
Parametri strutturali e ambientali
Vantaggi principali del prodotto
Principali scenari d'applicazione
Personalizzazione e supporto tecnico
Specifiche tecniche

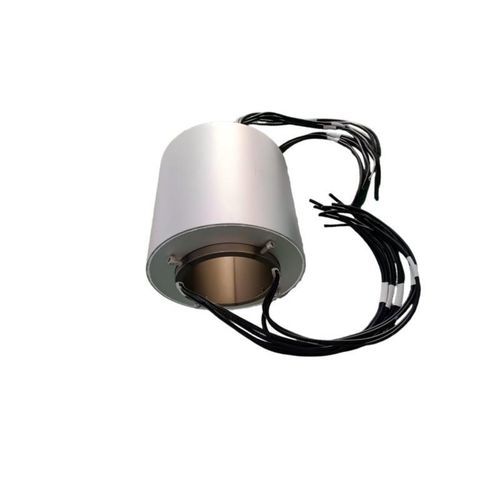

- Anello collettore DHK143-5-65A, diametro interno 143 mm, 5 circuiti, 65 A per circuito, linguetta antirotazione a D, IP65, involucro in lega di alluminio
Panoramica del prodotto
- L'anello collettore DHK143-5-65A, sviluppato da Jiujiang Ingiant Technology Co., Ltd., è ottimizzato per ambienti industriali gravosi. Utilizza contatti in metallo prezioso e un involucro in lega di alluminio per garantire una trasmissione di potenza ad alta corrente stabile e affidabile tra parti rotanti e fisse. Caratteristiche: grande passaggio interno, protezione IP65, ampia gamma di temperatura e lunga durata, adatto a piattaforme rotanti ad alta sollecitazione.
Parametri tecnici completi
Modello base
- DHK143-5-65A
Parametri dimensionali
- Diametro interno: 143 mm (+0,1 mm tolleranza)
- Diametro esterno: 258 mm
- Altezza complessiva: 170 mm
Prestazioni elettriche
- Numero di circuiti: 5
- Corrente nominale: 65 A per circuito
- Tensione nominale: 380 V / 220 V / 24 V
- Resistenza di isolamento: ≥500 MΩ (a 1000 V CC)
- Rigidità dielettrica: ≥1000 V (50 Hz, tra i circuiti)
Specifiche cavi e conduttori
- Configurazione cavi: 2 × 6 mm² conduttori paralleli per circuito
- Lunghezza dei conduttori: 1,5 m (statore) + 1,5 m (rotore)
Parametri strutturali e ambientali
- Materiale dei contatti: metallo prezioso
- Materiale dell'involucro: lega di alluminio
- Classe di protezione: IP65
- Velocità di rotazione nominale: 0–100 rpm
- Temperatura di esercizio: -20°C a +80°C
- Metodo di montaggio: fissaggio con 4 × bulloni M8, dotato di linguetta antirotazione a D
Vantaggi principali del prodotto
- Design a grande passaggio: il diametro interno di 143 mm consente il passaggio di alberi, tubazioni e fasci di cavi per facilitare l'integrazione.
- Elevata resistenza ambientale: classificazione IP65 che garantisce protezione dalla polvere e resistenza ai getti d'acqua in ambienti industriali gravosi.
- Prestazioni elettriche stabili: i contatti in metallo prezioso riducono il rumore elettrico e la resistenza di contatto per una trasmissione affidabile e una maggiore durata.
- Progettazione meccanica affidabile: involucro in lega di alluminio con linguetta antirotazione a D e montaggio standard con bulloni per un'installazione sicura.
Principali scenari d'applicazione
- Macchine edili e di ingegneria: avvolgicavi, attrezzature di avvolgimento
- Aerospazio e difesa: sistemi radar rotanti
- Medicale: apparecchiature mediche rotanti ad alta potenza
- Navale: macchine di ponte e attrezzature rotanti offshore
- Altri settori industriali: piattaforme personalizzate per la trasmissione di potenza rotante ad alta corrente
Personalizzazione e supporto tecnico
- Opzioni di personalizzazione: aumento del numero di circuiti, integrazione mista potenza/segale, lunghezze cavo personalizzate, vari tipi di connettori; supporto tecnico completo per integrazione e messa in servizio.
Specifiche tecniche
- Modello: DHK143-5-65A
- Diametro interno: 143 mm (+0,1 mm)
- Diametro esterno: 258 mm
- Altezza complessiva: 170 mm
- Circuiti: 5
- Corrente nominale per circuito: 65 A
- Tensione nominale: 380 V / 220 V / 24 V
- Resistenza di isolamento: ≥500 MΩ (1000 V CC)
- Rigidità dielettrica: ≥1000 V (50 Hz, tra i circuiti)
- Configurazione cavi: 2 × 6 mm² per circuito
- Lunghezza cavi: 1,5 m statore + 1,5 m rotore
- Materiale dei contatti: metallo prezioso
- Materiale dell'involucro: lega di alluminio
- Classe di protezione: IP65
- Velocità di rotazione nominale: 0–100 rpm
- Temperatura di esercizio: -20°C a +80°C
- Montaggio: 4 × bulloni M8 con linguetta antirotazione a D
