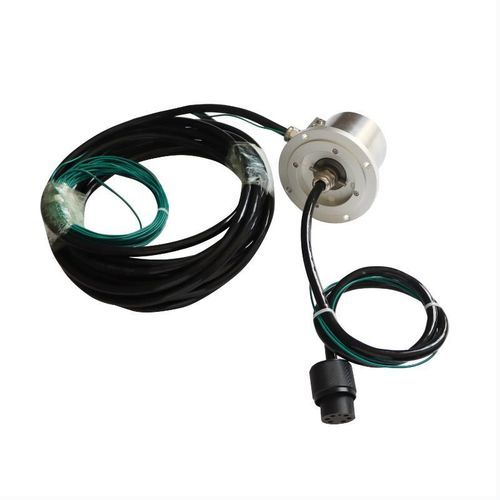

Collettore rotante per avvolgicavo DHS090-6

marinoin acciaio inossidabilein lega d'alluminio

Breve descrizione
DHS090-6 Anello collettore stagno IP68, diametro esterno 90 mm, 6 circuiti, con cavi stagni e connettori impermeabili. Progettato per tamburi cavo marini e ambienti subacquei gravosi, garantisce trasmissione affidabile di potenza e segnali in rotazione continua.

Punti chiave

• Protezione IP68 reale — Completamente a tenuta di polvere e resistente all'immersione, adatto a tamburi cavo marini, argani offshore ed equipaggiamenti subacquei.
• Cavi stagni e connettori impermeabili — Dotato di cavi stagni e connettori con classificazione IP68 per prevenire l'ingresso d'acqua all'uscita.
• Compatto Ø 90 mm — Design salvaspazio, facile da integrare in tamburi, avvolgitori e macchine rotanti.
• Configurazione a 6 circuiti — Supporta canali combinati di potenza e segnale, soddisfacendo esigenze di trasmissione miste in un'unica unità.
• Resistente alla corrosione e durevole — Scocca in lega di alluminio o acciaio inossidabile con tenuta di grado marino, durata fino a 80 milioni di rivoluzioni, funzionamento senza manutenzione.
• Personalizzabile — Numero di circuiti, corrente nominale, lunghezza del cavo e tipo di connettore disponibili per soluzioni su misura.

Specifiche dell'anello collettore conduttivo
Modello: DHS090-6
Numero di circuiti: 7 circuiti totali: • 2 circuiti @ 30A (alimentazione) • 2 circuiti @ 10A (alimentazione) • 2 circuiti (segnale schermato)
Tensione nominale: 24V ~ 220V AC/DC
Materiale di contatto: Metallo prezioso
Specifiche cavo: Cavi forniti dal cliente (personalizzabile)
Grado di protezione: IP68 (a tenuta di polvere e subacqueo)
Materiale della custodia: Lega di alluminio
Velocità di rotazione: 0 ~ 100 rpm
Resistenza di isolamento: ≥ 500 MΩ @ 1000V DC (umidità normale)
Resistenza dielettrica: ≥ 1000V @ 50Hz (tra circuiti adiacenti)
Temperatura di esercizio: -20°C ~ +80°C
Umidità di esercizio: 60% UR o superiore

Caratteristiche principali e vantaggi

• Impermeabilità IP68 estrema: Progettato per immersione e condizioni molto umide, adatto a tamburi marini, telecamere subacquee e ROV.
• Trasmissione ibrida potenza & segnale: Combina circuiti di alimentazione ad alta portata (30A) con canali di segnale schermati sensibili in un'unità compatta.
• Prestazioni di isolamento eccezionali: Supera test ad alta tensione (≥1000V) e mantiene elevata resistenza di isolamento (≥500 MΩ), evitando cortocircuiti su sistemi 24V–220V.
• Custodia in alluminio resistente alla corrosione: Corpo in lega di alluminio che offre rigidità e resistenza alla corrosione in ambienti salini o chimicamente aggressivi.
• Basso attrito e lunga durata: Contatti in metallo prezioso che minimizzano l'usura durante la rotazione continua (fino a 100 rpm), fornendo funzionamento affidabile e manutenzione ridotta.

Applicazioni tipiche

• Attrezzature marine: Tamburi cavo, argani e giunti rotanti su imbarcazioni.
• Robotica subacquea: ROV, equipaggiamenti per immersione e sistemi di recupero.
• Offshore petrolio & gas: Connettori rotanti in condizioni climatiche avverse e ambienti umidi.
• Industria pesante: Lavorazioni chimiche umide e macchinari da cantiere esterni.

Opzioni di personalizzazione

• Lunghezza & tipo di cavo: Specificare le lunghezze dei fili di statore e rotore; i cavi forniti dal cliente possono essere integrati.
• Scala tensione & corrente: Regolare la configurazione dei circuiti in base ai requisiti di potenza.
• Tipi di connettori: Scelta di connettori militari o standard industriali (es. MIL-DTL-38999, BNC, ecc.).
• Tenuta speciale: Opzioni di tenuta migliorata per immersioni più profonde o applicazioni ad alta pressione.

Caratteristiche / Specifiche tecniche

• Modello: DHS090-6
• Diametro esterno: 90 mm
• Grado di protezione: IP68 (a tenuta di polvere e subacqueo)
• Ripartizione circuiti / corrente: 7 circuiti indicati nelle specifiche: 2 × 30A (alimentazione), 2 × 10A (alimentazione), 2 × segnale schermato (nota: il titolo del prodotto fa riferimento a 6 circuiti; la tabella indica 7 in totale)
• Tensione nominale: 24V ~ 220V AC/DC
• Materiale di contatto: Metallo prezioso
• Materiale della custodia: Lega di alluminio
• Velocità di rotazione: 0–100 rpm
• Resistenza di isolamento: ≥ 500 MΩ @ 1000V DC (umidità normale)
• Resistenza dielettrica: ≥ 1000V @ 50Hz (tra circuiti adiacenti)
• Temperatura di esercizio: -20°C a +80°C
• Umidità di esercizio: 60% UR o superiore
• Specifiche cavo: Cavi forniti dal cliente (personalizzabile)
