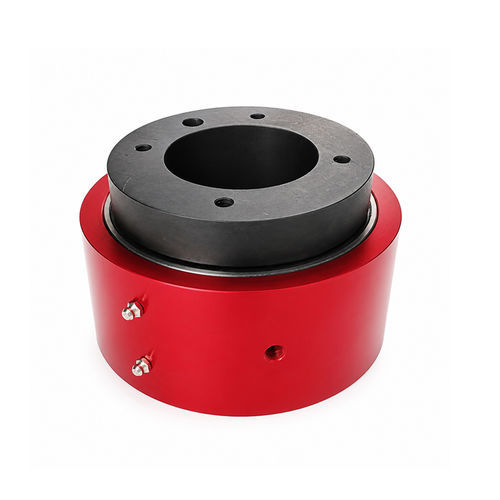

Giunto rotante per gas LHK078-4Q

per ariaper aria compressaa 4 passaggi

Descrizione breve
Il giunto rotante pneumatico LHK078-4Q è dotato di tenuta composita in PTFE a perdita incrociata zero, quattro passaggi d'aria indipendenti, velocità massima di 200 giri/min e pressione di lavoro massima di 2 MPa. Costruito con corpo in alluminio anodizzato e rotore in acciaio temprato, è idoneo per fluidi gassosi fino a 100°C ed è progettato per macchine di avvolgimento e svolgimento industriali.

Vantaggi principali delle prestazioni di tenuta
L'LHK078-4Q utilizza un sistema di tenuta composita in PTFE con accumulo di energia tramite molla per ottenere zero perdite incrociate di gas e attrito rotazionale ultra-basso. Una molla elastica interna preme continuamente gli anelli di tenuta in PTFE per mantenere il contatto stretto tra la carcassa statica e il rotore rotante durante il funzionamento prolungato. I quattro passaggi d'aria completamente separati sono isolati da componenti di tenuta multistrato per impedire mescolamenti incrociati o interferenze di segnale.
Il PTFE ha un coefficiente di attrito estremamente basso, riducendo la resistenza alla rotazione e il carico sul motore di azionamento. Le tenute resistono all'ammorbidimento e alla deformazione, mantenendo l'elasticità di tenuta fino a 100°C. Gli elementi di tenuta sono preassemblati e testati in condizioni prive di polvere; ogni unità subisce un'ispezione di tenuta dell'aria prima della spedizione per garantire le prestazioni a perdita zero.

Materiali premium e lavorazione di precisione
Tutti i componenti strutturali sono realizzati in metalli ad alta resistenza e resistenti all'usura, con trattamenti superficiali controllati per prolungare la durata e l'adattabilità ambientale.

• Rotore (albero): acciaio 12L14 a facile lavorabilità, trattato termicamente a 56–62 Rc, finitura con ossido nero per resistenza all'usura e alla corrosione, riducendo l'abrasione della superficie dell'albero ed evitando l'aumento dei giochi sotto rotazione ciclica prolungata.
• Carcassa: lega di alluminio 6061-T6 di qualità aeronautica, anodizzata dura rossa Tipo 2 Classe 2 per maggiore resistenza a graffi, ossidazione e corrosione, mantenendo l'unità compatta e leggera.

I canali interni sono lavorati su torni CNC per ottenere pareti interne lisce e senza bave, minimizzando la resistenza al flusso del gas e le perdite di pressione. I componenti vengono sbavurati, puliti ad ultrasuoni e controllati nelle tolleranze dimensionali prima dell'assemblaggio per garantire accoppiamenti accurati, rotazione stabile e basso rumore.

Parametri tecnici standard completi
Modello: LHK078-4Q. Quattro canali d'aria indipendenti e separati. Filettatura porta standard: 1/4" NPT. Fluido applicabile: gas compressi puliti, aria industriale non corrosiva. Velocità massima di rotazione: ≤200 giri/min. Pressione massima di esercizio: ≤2 MPa. Intervallo di temperatura operativo consentito: ambiente fino a 100°C. Trattamento superficiale: carcassa in alluminio anodizzato duro rosso Tipo 2 Classe 2, rotore in acciaio temprato con ossido nero. Montaggio: fissaggio con flangia standard. Questi parametri sono adatti a linee di avvolgimento a media-bassa velocità e ai sistemi pneumatici principali di controllo della tensione per attrezzature di lavorazione a rotolo.

Prestazioni di esercizio stabili per produzione continua intensiva
La struttura ottimizzata dei cuscinetti e degli accoppiamenti interni consente una rotazione fluida con coppia di attrito minima e senza bloccaggi o rumori anomali in presenza di vibrazioni prolungate. La struttura integrata compatta previene allentamenti dovuti a vibrazioni meccaniche e la tenuta interna resiste alle frequenti rotazioni alternate dei rulli di avvolgimento e svolgimento. Progettato per funzionamento ciclico continuo 24 ore su 24; la struttura di tenuta composita in PTFE estende gli intervalli di manutenzione e riduce i tempi di fermo.

Ampio campo di applicazione per macchine di avvolgimento e svolgimento
Questo giunto rotante pneumatico a 4 canali è sviluppato per apparecchiature roll-to-roll in più settori:

• Processamento film: film ottici, film protettivi, film di imballaggio plastico per avvolgimento e taglio (controllo indipendente della tensione del film, correzione bordo, bloccaggio rullo, cilindri pneumatici ausiliari).
• Tessile: macchine avvolgitrici di filato, rulli di svolgimento tessuto, attrezzature di taglio e avvolgimento per controllo uniforme della tensione.
• Nuova energia - batterie al litio: macchine di avvolgimento degli elettrodi per batterie agli ioni di litio che forniscono aria per serraggio dei pezzi, regolazione della tensione di avvolgimento e pressatura dei rulli.
• Imballaggio & nastro: macchine di avvolgimento nastro adesivo, taglio e riavvolgimento di bobine di carta per linee di materiali flessibili.

Personalizzazione & manutenzione
Specifiche filettatura porte opzionali (NPT, G, PT), dimensioni flangia di montaggio e forature personalizzabili, materiali di tenuta ad alta temperatura o resistenti a prodotti chimici e layout canali modificati disponibili. Componenti di tenuta sostituibili e standardizzati permettono rapida sostituzione dei giunti senza cambiare l'intera unità, riducendo i tempi di fermo e migliorando l'efficienza produttiva.

Specifiche tecniche

• Numero modello: LHK078-4Q
• Numero di canali d'aria: 4 passaggi d'aria indipendenti e separati
• Tipo di tenuta: sistema di tenuta composita PTFE con accumulo di energia a molla (zero perdite incrociate)
• Filettatura standard: 1/4" NPT
• Fluido applicabile: gas compressi puliti, aria industriale non corrosiva
• Velocità massima di rotazione: ≤200 giri/min
• Pressione massima di esercizio: ≤2 MPa
• Temperatura di esercizio: fino a 100°C
• Materiale & trattamento rotore: acciaio 12L14, trattamento termico 56–62 Rc, rivestimento ossido nero
• Materiale & trattamento carcassa: alluminio 6061-T6, anodizzazione dura rossa Tipo 2 Classe 2
• Lavorazioni interne: torni CNC di precisione, sbavatura, pulizia ad ultrasuoni, controllo tolleranze dimensionali
• Montaggio: fissaggio con flangia standard
