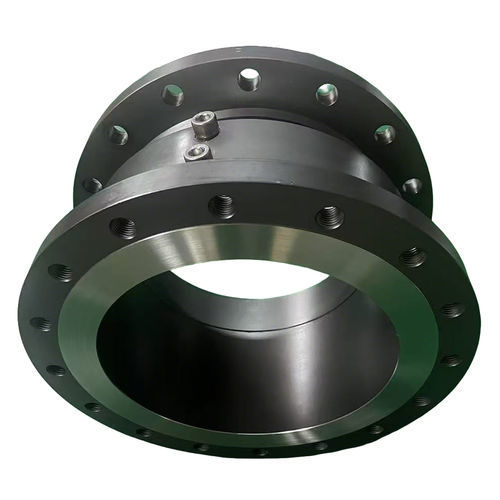

Giunto rotante per acqua DN250-FF

per gasper aria compressaper olio

Panoramica del prodotto
Massimizzate l'efficienza e l'affidabilità nelle macchine rotanti pesanti con il giunto rotante flangia a flangia DN250. Progettato per ambienti industriali gravosi, questa giunzione a grande diametro consente il trasferimento senza perdite di acqua, olio o gas da una tubazione fissa a un tamburo, rullo o cilindro a rotazione lenta ed è costruito per sopportare elevate carichi assiali in applicazioni di processo continuo.

Breve descrizione
Serie DN250/DN300 FF — Giunto rotante ad alta capacità
1,6 MPa | 3.200 kg carico | Acqua/Olio/Gas

Principali caratteristiche e vantaggi

• Progettazione portante superiore: capacità di carico assiale di 3.200 kg con cuscinetti robusti e corpo rigido per supportare tubazioni ed equipaggiamenti collegati, garantendo funzionamento stabile e lunga vita operativa sotto carichi elevati.
• Compatibilità con diversi fluidi: tenute e costruzione in materiali di alta qualità per gestire acqua, olio lubrificante, olio idraulico, aria compressa e gas inerti.
• Parametri di prestazione solidi: opera fino a 1,6 MPa e in un intervallo di temperatura da -40 °C a +120 °C per diverse condizioni ambientali.
• Precisione per applicazioni a bassa velocità: ottimizzato per un funzionamento fluido e senza perdite a basse velocità di rotazione (0–30 giri/min), adatto a grandi essiccatoi, calandre, miscelatori e altre apparecchiature pesanti a rotazione lenta.
• Connessione flangia a flangia: flange bullonate standard per collegamento sicuro, facilità di installazione e manutenzione e resistenza agli stress delle tubazioni.
• Costruzione resistente: componenti di precisione e guarnizioni di alta qualità per ridurre l'usura, diminuire la manutenzione e prevenire perdite di fluido.

Applicazioni ideali

• Industria della carta: cilindri asciuganti, rulli di calandra.
• Lavorazione di acciaio e metalli: rulli di raffreddamento nella colata continua, raffreddamento del collo rullo nei laminatoi.
• Gomma e plastica: miscelatori interni (Banbury), calandre, rulli di macinazione.
• Stampa e tessile: grandi tamburi di asciugatura, cilindri di stampa.
• Macchine pesanti generali: apparecchiature rotanti che richiedono trasferimento di fluido ad alto flusso con carico assiale significativo.

Tabella 1: Dati principali di prestazione e fisici
Parametro: Modello — Specifica — Note
Modello: Serie DN250-FF — Tipo di connessione flangia a flangia
Diametro nominale (DN): 250 mm — Dimensione standard tubo/porta
Tipo di connessione: Flangiata (FF) — Connessione con flangia bullonata secondo standard
Pressione massima di esercizio: 1,6 MPa (~232 PSI) —
Intervallo di velocità: 0 – 30 g/min — Raccomandato per una vita ottimale della tenuta
Intervallo di temperatura: -40 °C a +120 °C —
Capacità di carico assiale: 3.200 kg — Carico di spinta massimo raccomandato
Compatibilità dei fluidi: acqua, olio lubrificante, olio idraulico, aria compressa, gas inerti — Specificare il fluido per la raccomandazione della tenuta

Tabella 2: Materiali standard e guida sui fluidi
Componente: Materiale standard — Note
Corpo principale / Alloggiamento: Acciaio al carbonio ad alta resistenza o ghisa duttile — Finitura standard: vernice antiruggine; inox opzionale
Albero rotante: Acciaio al carbonio temprato di precisione — Superficie di tenuta cromata disponibile per resistenza all'usura
Tenute: NBR, FKM (Viton) o EPDM — Materiale selezionato in base al fluido e alla temperatura
Cuscinetti: Cuscinetti conici per uso pesante — Per elevate capacità radiali e assiali
Guarnizioni di flangia: Guarnizione metallica con inserto in gomma — Per connessioni flangiate

Caratteristiche / Specifiche tecniche

• Serie modello: DN250-FF Series
• Diametro nominale (DN): 250 mm
• Tipo di connessione: Flangiata (FF), flangia a flangia
• Pressione massima di esercizio: 1,6 MPa (~232 PSI)
• Intervallo di velocità raccomandato: 0–30 g/min
• Intervallo di temperatura: -40 °C a +120 °C
• Capacità di carico assiale (spinta): 3.200 kg
• Compatibilità dei fluidi: acqua, olio lubrificante, olio idraulico, aria compressa, gas inerti
• Materiali corpo/alloggiamento: acciaio al carbonio ad alta resistenza o ghisa duttile (inox opzionale)
• Albero rotante: acciaio al carbonio temprato di precisione (opzione cromata)
• Tenute: NBR, FKM (Viton), EPDM (selezione in base a fluido/temperatura)
• Cuscinetti: cuscinetti conici per uso pesante
• Guarnizioni di flangia: guarnizione metallica con inserto in gomma per connessioni flangiate
