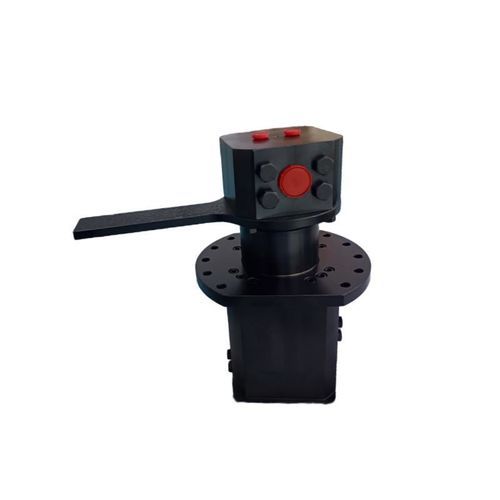

Giunto rotante per olio LHS225-4Y

a 4 passaggiper applicazioni pesantiidraulico

Panoramica del prodotto
Progettato per retrofit elettrici di escavatori da 50 t, il giunto rotante idraulico LHS225-4Y trasferisce olio idraulico ad alta pressione tra strutture fisse e rotanti, consentendo rotazione continua a 360° senza attorcigliamento delle tubazioni. Fornisce trasferimento idraulico stabile e collaudato per sistemi di brandeggio pesanti e applicazioni di elettrificazione.

Configurazione principale

• Fluido: Olio idraulico
• Pressione di progetto (circuiti principali A & B): 40 MPa (6000 PSI)
• Interfaccia rotore (principale A/B): SAE 1-1/2" 6000 PSI
• Interfaccia statore (principale A/B): 2 × SAE 1" 6000 PSI
• Foro di flusso (principale A/B): Ø40 (for0 ad alto flusso)

Circuiti BR controllo / ritorno

• 2 passaggi indipendenti
• Pressione di progetto: 15 bar
• Interfaccia: G1/2"
• Foro di flusso (BR): Ø15

Caratteristiche principali

• Evita l'attorcigliamento e la rottura delle tubazioni: rotazione continua 360° senza punto morto
• Separazione delle pressioni: circuiti principali A/B a 40 MPa, circuiti BR a 15 bar operano indipendentemente
• Elevata portata idraulica: orifizio Ø40 per i circuiti principali per gestire grandi volumi
• Ottimizzato per bassa velocità e alta coppia: rotazione continua ≤5 RPM, bidirezionale
• Robustezza da cantiere: temperatura di esercizio -20°C a +80°C; resistente a polvere e shock termico
• Pronto per elettrificazione: componente centrale per conversioni da diesel a elettrico o architetture ibride

Specifiche tecniche (tabella)

• Br: Interfaccia rotore: 2‑G1/2"; Interfaccia statore: 2‑G1/2"; Fori: 2× Ø15; Fluido: Olio idraulico; Pressione di progetto: 15 bar; Velocità operativa: ≤5 RPM; Temp. esercizio: -20°C ~ +80°C
• A: Interfaccia rotore: SAE 1-1/2" 6000 PSI; Interfaccia statore: 2‑SAE 1" 6000 PSI; Fori: Ø40; Fluido: Olio idraulico; Pressione di progetto: 40 MPa (6000 PSI); Velocità: ≤5 RPM; Temp. esercizio: -20°C ~ +80°C
• B: Interfaccia rotore: SAE 1-1/2" 6000 PSI; Interfaccia statore: 2‑SAE 1" 6000 PSI; Fori: Ø40; Fluido: Olio idraulico; Pressione di progetto: 40 MPa (6000 PSI); Velocità: ≤5 RPM; Temp. esercizio: -20°C ~ +80°C

Scenari di applicazione

• Retrofit elettrico escavatore 50 t / conversione diesel‑elettrico
• Sistemi di sterzo a rotazione pesante
• Escavatori per miniere e grandi escavatori cingolati
• Piattaforme idrauliche a rotazione continua
• Gru, caricatrici e attacchi rotanti che richiedono trasferimento idraulico senza torsione

Perché scegliere questo prodotto

• Personalizzabile su disegno: numero di passaggi, dimensioni interfaccia, orifizio, materiale delle guarnizioni e stile di montaggio
• Supporto ingegneristico e modifica dei disegni prima dell'ordine
• Test rigorosi di tenuta e pressione eseguiti prima della spedizione
• Compatibile con architetture di escavatori ibridi e completamente elettrici; adatto per integrazione OEM/ODM

Modello / Specifiche tecniche

• Modello: LHS225-4Y
• Design anti‑avvolgimento tubi per retrofit elettrico 50T
• Pressione di progetto circuiti principali A/B: 40 MPa (6000 PSI)
• Circuiti BR controllo/ritorno: 2 passaggi, 15 bar, interfaccia G1/2"
• Interfaccia rotore (principale): SAE 1-1/2" 6000 PSI; Statore: 2 × SAE 1" 6000 PSI
• Orifizio ad alto flusso per circuiti principali: Ø40
• Velocità di esercizio: ≤5 RPM, rotazione continua 360°
• Intervallo di temperatura di esercizio: -20°C a +80°C
• Resistente a polvere e urti; stabile, senza perdite e di facile manutenzione
