Giunto rotante per acqua

per olioper vaporeper olio termico

Breve descrizione:

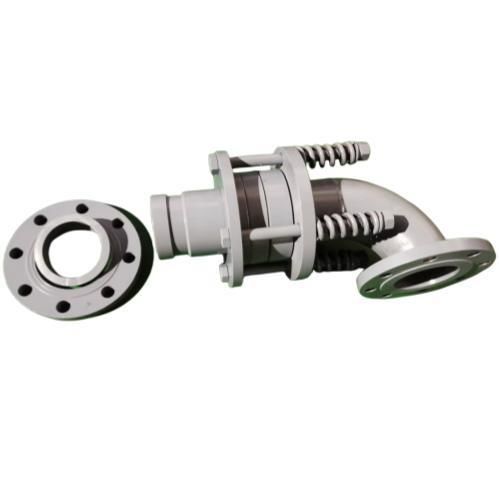

Questo giunto rotante flangiato a molla è un componente per il trasferimento di fluidi in apparecchiature rotanti ad alta temperatura e alta pressione. Presenta una struttura a gomito di 90° e un sistema di tenuta auto-compensante a molla per garantire il trasferimento stabile e senza perdite di vapore, olio termico, acqua, olio idraulico e fluidi analoghi.

Tenuta affidabile e lunga durata
La tenuta auto-compensante a molla compensa l'usura delle guarnizioni e mantiene una pressione di tenuta costante, estendendo la vita operativa.
Materiali delle tenute resistenti all'usura, adatti per rotazione ad alta velocità e funzionamento continuo, riducendo i costi di manutenzione.
Progetto di tenuta bidirezionale che previene perdite in condizioni di flusso o pressione variabile.

Adattabilità ad alte temperature e pressioni
Funziona fino a 300°C ed è compatibile con vapore e olio termico.
Capacità di pressione fino a 2,5 MPa, adatta ad acciaierie, cartiere, tipografie e impianti di tintura e simili.
La configurazione a gomito di 90° consente installazioni compatte in spazi o percorsi tubolari ristretti.

Struttura robusta e facile installazione
La connessione a flangia garantisce fissaggio solido e montaggio/smontaggio agevole.
Disponibile in acciaio al carbonio o acciaio inossidabile in base ai requisiti di resistenza alla corrosione.
Progettazione modulare per una rapida sostituzione dei componenti soggetti ad usura, riducendo i tempi di fermo.

Scenari di applicazione

• Carta e cartone: macchine carta, calandre, unità di coating
• Stampa e tintura: essiccatoi, macchine di fissaggio
• Industria della gomma: presse di vulcanizzazione, calandre
• Industria siderurgica: colate continue, laminatoi, sistemi di raffreddamento
• Industria chimica: reattori, scambiatori di calore
• Altre apparecchiature rotanti che richiedono il trasferimento di fluidi ad alta temperatura

Vantaggi tecnici
Basso attrito per rotazione fluida senza bloccaggi.
Buon comportamento antivibrazione per funzionamento stabile in condizioni dinamiche.
Test di pressione in fabbrica per garantire prestazioni senza perdite.
Personalizzabile: dimensione flangia, tipo di connessione, materiale e configurazione della tenuta su richiesta.

Specifiche tecniche

• Struttura di tenuta: tenuta auto-compensante a molla
• Direzione tenuta: tenuta bidirezionale
• Intervallo di temperatura: fino a 300°C
• Pressione nominale: fino a 2,5 MPa
• Struttura: gomito 90° per installazione compatta
• Connessione: flangia
• Materiali: opzioni acciaio al carbonio o acciaio inossidabile
• Manutenzione: design modulare per facile sostituzione delle parti di usura
• Test: prova di pressione 100% in fabbrica
• Personalizzazione: dimensione flangia, modalità di connessione, materiale, struttura di tenuta
