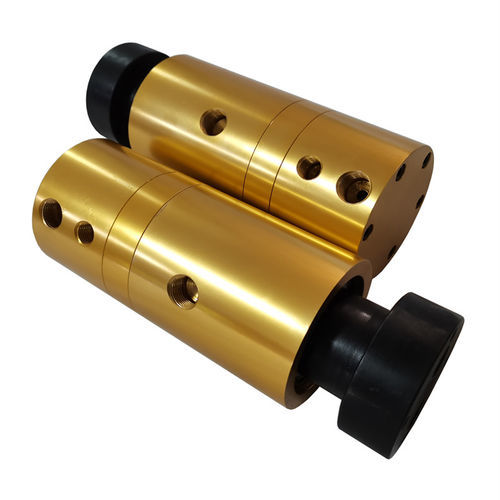

Giunto rotante per acqua

per ariaper olioper vuoto

Descrizione del prodotto

I giunti rotanti (rotary unions) sono componenti meccanici che consentono il trasferimento tra parti fisse e parti rotanti di una macchina. Comprendono: accoppiamenti per trasmissione di potenza ad albero, unioni rotative per trasferimento di fluidi/gas, slip ring per alimentazione/segnali elettrici e giunti rotanti per guide d'onda (waveguide) per trasmissione a microonde.

Progettazione e opzioni di tenuta

Disponibili con due gruppi di tenuta bilanciati e microlappati:

• Tenuta O (standard): carbonio-graphite contro carburo — raccomandata per acqua filtrata.
• Tenuta N (heavy-duty): carburo contro carburo — per fluidi scarsamente filtrati o abrasivi.

La pressione superiore a 8 bar è consentita solo con acqua fredda fino a 125°F (50°C). Non utilizzare continuamente ai limiti massimi di impiego; verificare la compatibilità del fluido e le condizioni operative prima dell'uso.

Applicazioni e fluidi

Utilizzati in molti settori industriali dove è necessario trasferire mezzi tra parti fisse e rotanti.

• Mezzi tipici: acqua, olio, grasso, emulsioni, aria compressa, gas, vuoto.
• Applicazioni comuni: centri di lavoro, tamburi rotanti, mandrini, raffreddamento industriale, sistemi idraulici/pneumatici, impianti di processo.

Vantaggi principali per l'acquirente

• Integrazione semplificata: compatibile con sistemi combinati idraulici, pneumatici ed elettrici.
• Riduzione dei fermi: le opzioni di tenuta per diversi fluidi riducono la frequenza di manutenzione.
• Versatilità: configurazioni di tenuta intercambiabili in base alle esigenze di processo.

Specifiche tecniche

• Tipo di prodotto: Giunto rotante / Rotary Union (componente di tenuta meccanica per connessioni rotanti).
• Materiali principali: corpo in ottone con materiali di tenuta carbonio-graphite e carburo.
• Opzioni di tenuta: Tenuta O (carbonio-graphite → carburo), Tenuta N (carburo → carburo).
• Mezzi raccomandati: acqua filtrata (standard); fluidi abrasivi o poco filtrati (heavy duty).
• Indicazioni di pressione: >8 bar solo per acqua fredda fino a 125°F (50°C).
• Combinazioni funzionali: possibile integrazione idraulica, pneumatica ed elettrica.
• Usi tipici: trasferimento di olio, acqua, grasso, emulsioni, aria compressa, gas, vuoto tra parti fisse e rotanti.
