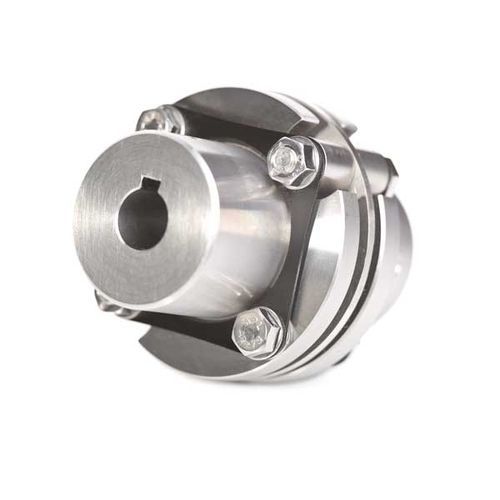

Giunto flessibile HKS series

per encodercompattosenza gioco

Per gli attacchi degli encoder che richiedono la sicurezza funzionale (PL e) Adatto per montaggi a flangia con offset ridotto Privo di gioco, resistente alla torsione e a prova di errore Estensione della durata di vita degli encoder Descrizione I giunti a dischi multipli metallici HKS, resistenti alla corrosione, compensano un disallineamento angolare fino a 0,5° e un disallineamento assiale fino a ±1 mm, prolungando così la vita utile degli encoder. Sono componenti di sicurezza secondo la norma DIN EN ISO 13849-2 (PL e) con dichiarazione di conformità CE e progettati con elevati fattori di sicurezza per la resistenza alla fatica e l'esclusione dei guasti. Inoltre, i giunti singoli di sicurezza HKS possono essere utilizzati per realizzare collegamenti di encoder a prova di guasto in aree pericolose. Questo li rende ideali per condizioni operative estreme. I giunti a snodo singolo sono disponibili con diverse lunghezze di mozzo e diametri di foro, nonché con giunti isolati per attacchi con rischio di corrente sull'albero. Dati tecnici Applicazione Compensazione disallineamento assiale Compensazione offset angolare Punti di fissaggio con requisiti di sicurezza funzionale (SIL/PL) Punti di fissaggio in atmosfere potenzialmente esplosive (ATEX / IECEx) Isolamento contro le correnti di cuscinetti/alberi esistenti Precisione di montaggio Disassamento angolare: fino a 0,5° / disallineamento assiale: fino a ±1 mm Lato guida alesaggio max. Ø 22 mm con cava per chiavetta Diametro esterno Ø 54 mm Resistenza agli urti 10 g (brevemente 100 g) Resistenza alle vibrazioni 3 g (brevemente 20 g) Opzioni meccaniche Isolamento contro le correnti di cuscinetto/albero (tipo HKSI) Possibilità di montaggio su diametri d'albero maggiori con albero adattatore
