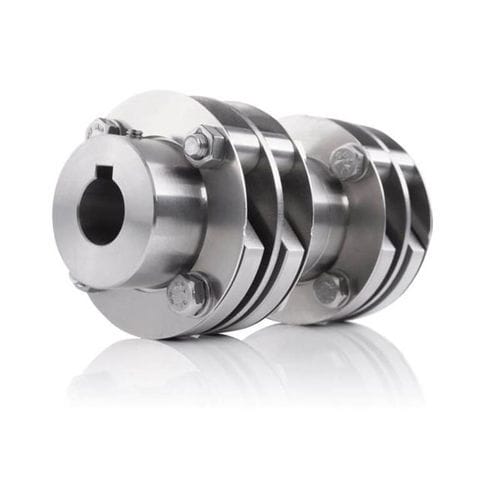

Giunto rigido in torsione HKD

doppiocon anello d'arrestoper encoder

Per gli attacchi dell'encoder con un disassamento maggiore, ad esempio per i supporti a piede Senza gioco, resistente alla torsione e a prova di errore Estensione della durata di vita degli encoder Opzione: versione isolata Descrizione I giunti a dischi multipli in metallo HKD, resistenti alla corrosione, compensano un disallineamento parallelo fino a 0,5° e un disallineamento assiale fino a ±1,5 mm, prolungando così la vita utile degli encoder. I giunti a doppio snodo sono disponibili con diverse lunghezze del mozzo e diametri del foro, nonché con giunti isolati per i dispositivi con rischio di corrente sull'albero. Dati tecnici Applicazione Compensazione del disallineamento assiale Compensazione del disallineamento parallelo Isolamento dalle correnti esistenti su cuscinetti/alberi Precisione di montaggio Disallineamento radiale: fino a ±0,5 mm / disallineamento assiale: fino a ±1 mm Lato guida alesaggio max. Ø 22 mm con cava per chiavetta o morsetto Lato foro encoder max. Ø 22 mm con cava per chiavetta o morsetto Diametro esterno Ø 54 mm Resistenza agli urti brevemente 50 g Resistenza alle vibrazioni brevemente 10 g Opzioni meccaniche Isolamento contro le correnti di cuscinetto/albero (tipo HKSI) Possibilità di montaggio su diametri d'albero maggiori con albero adattatore Lunghezza totale 66-120 mm
