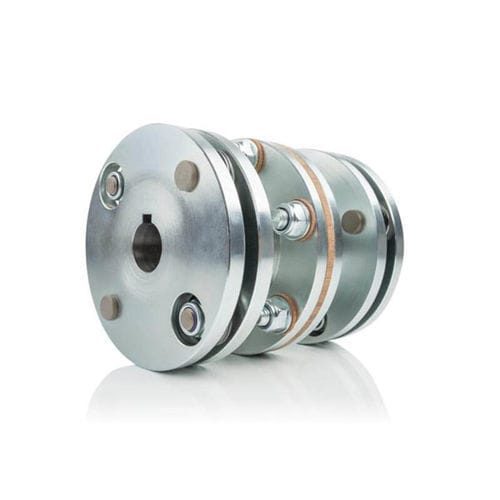

Giunto rigido in torsione HKI 97-112

per generatoreper encoderdoppio

Ideale per coppie elevate Per attacchi con disassamento maggiore (parallelo/assiale) Senza gioco, resistente alla torsione, robusto e isolato Descrizione I giunti a dischi multipli in metallo HKI, isolati e resistenti alla corrosione, compensano disallineamenti paralleli maggiori fino a ±1 mm e disallineamenti assiali maggiori fino a ±2 mm, prolungando così la vita utile dei generatori tachimetrici. I giunti a doppio snodo sono disponibili a richiesta con opzioni di montaggio per grandi diametri di foro fino a 40 mm e per alberi senza chiavetta (bloccaggio) o albero conico. Dati tecnici Applicazione Compensazione disallineamento assiale Compensazione del disallineamento parallelo Isolamento dalle correnti esistenti su cuscinetti/alberi Precisione di montaggio Disallineamento radiale: fino a ±1 mm / disallineamento assiale: fino a ±2 mm Tipo di accoppiamento Giunto in acciaio inox con viti in plastica (isolato elettricamente) Lato guida alesaggio max. Ø 40 mm con cava per chiavetta / cono: 20 mm o 32 mm Lato foro encoder max. Ø 40 mm con cava per chiavetta / cono: 20 mm o 32 mm Diametro esterno Ø 97 mm Resistenza agli urti 10 g (brevemente 100 g) Resistenza alle vibrazioni 3 g (brevemente 20 g) Intervallo di temperatura -da 40 °C a +110 °C
