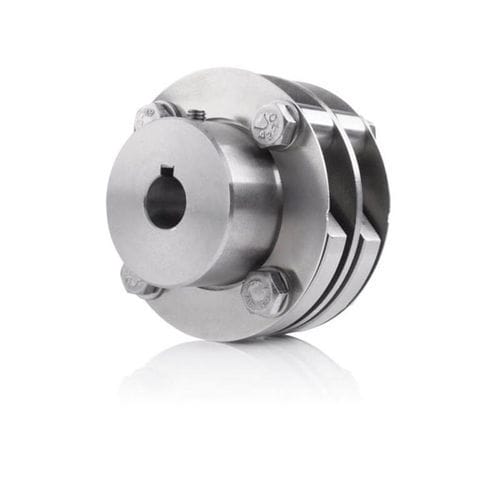

Giunto per albero HK

per encoderper cuscinetticompatto

Per gli attacchi dell'encoder con un piccolo offset, ad esempio i supporti a flangia Senza gioco, resistente alla torsione e a prova di errore Estensione della durata di vita degli encoder Opzione: versione isolata Descrizione I giunti a dischi multipli in metallo HK, resistenti alla corrosione, compensano un disallineamento angolare fino a 0,5° e un disallineamento assiale fino a ±1 mm, prolungando così la vita utile degli encoder. Gli accoppiamenti a un solo giunto sono disponibili con diverse lunghezze del mozzo e diametri del foro, nonché con accoppiamenti isolati per i dispositivi con rischio di corrente sull'albero. Dati tecnici Applicazione Compensazione del disallineamento assiale Compensazione disallineamento angolare Isolamento dalle correnti esistenti su cuscinetti/albero Precisione di montaggio Offset angolare: fino a 0,5° / disallineamento assiale: fino a ±1 mm Lato guida alesaggio max. Ø 22 mm con cava per chiavetta o morsetto Lato foro encoder max. Ø 22 mm con cava per chiavetta o morsetto Diametro esterno Ø 54 mm Resistenza agli urti 10 g (brevemente 100 g) Resistenza alle vibrazioni 3 g (brevemente 20 g) Opzioni meccaniche Isolamento contro le correnti del cuscinetto/albero (tipo HKI) Possibilità di un diametro maggiore grazie all'albero adattatore Lunghezza totale 42-68 mm
