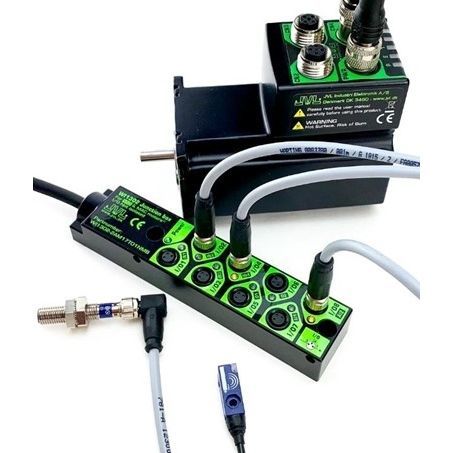

Scatola di derivazione su guida DIN WI1301-2AM17T01NMB

Scatola di giunzione per una facile connessione a MAC motor® con Ethernet. Scatola di giunzione plug-and-play per sensori e dispositivi standard M8-3pin. Basta collegare la Junction Box al modulo Ethernet del vostro MAC motor® tipo MAC00-Ex41 e fino a 8 I/O locali a 24 VDC sono disponibili. Gli I/O collegati possono essere letti o impostati dal programma ePLC™ integrato nel motore o via Industrial Ethernet. Il WI1301 offre una facile connessione dei connettori standard M8 a 3 pin tipicamente usati per i finecorsa e il sensore di casa. Tutti gli 8 I/O sono disponibili su connettori M8 separati, rendendo estremamente facile l'integrazione e la connessione del MAC motor® con modulo Ethernet esteso in qualsiasi macchina. Dettagli: - LED di alimentazione - LED per un facile monitoraggio degli stati degli I/O - 8 connettori M8-3pin femmina - Connettore M12-17pin Maschio per il collegamento al MAC motor - 1 metro di cavo schermato - Classificazione IP67 - Molteplici opzioni di montaggio - Alimentazione di uscita interna o esterna Connessioni - Modulo Ethernet Ex41 per MAC motor Collegare i sensori e gli altri I/O secondo questo schema, dove i pin femmina sono visti dalla parte superiore del WI1301. NB! WI1301 può essere usato SOLO con i moduli MAC00-Ex41 (non Ex4). L'alimentazione deve essere fornita in uno dei due modi: - Collegare l'alimentazione esterna a 24 VDC usando OUT+ (AI2) o OUT+ (AI1). Questo mantiene l'isolamento ottico - Impostare gli interruttori DIP sul modulo Ex41 su xxx. Questo metodo annulla l'isolamento ottico.
