Sistema di test PA0162 series

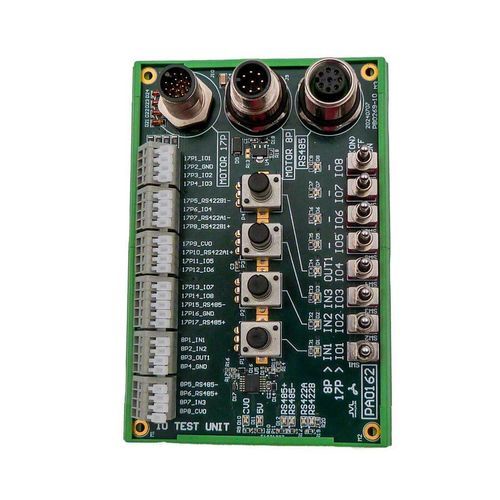

La Scatola di Test PA0162 è uno strumento di test estremamente prezioso progettato per i team di servizio, supporto e sviluppo che lavorano con motori JVL. Consente ai tecnici di testare le funzioni del motore o creare programmi ePLC prima della messa in servizio di una macchina, garantendo operazioni più fluide e meno problemi durante l'installazione.

Caratteristiche Principali

• Interruttori On/Off per simulare le uscite PLC
• Indicatori LED per visualizzare i livelli di uscita
• 4 potenziometri per simulare ingressi analogici
• Connettori a vite per segnali IO esterni
• Connettori M12 x3 per segnali IO esterni

Test e Simulazione Completi
La Scatola di Test PA0162 offre una gamma versatile di capacità di test, tra cui:

• Simulazione I/O
• Simulazione encoder
• Simulazione ingresso analogico

Queste caratteristiche consentono un test senza problemi degli I/O della macchina prima del dispiegamento. Una varietà di cavi speciali è disponibile, consentendo una connessione rapida e facile tra il motore e la scatola di test per test rapidi e sviluppo di nuovi programmi.

Test del Motore e delle Uscite con MacTalk
La Scatola di Test PA0162 funziona anche in combinazione con MacTalk per testare la funzionalità degli ingressi e delle uscite del motore, offrendo una diagnostica completa prima dell'implementazione finale.

Emulazione e Connettività Avanzate
Questa scatola di test può emulare:

• 8 ingressi digitali e 8 uscite digitali
• 4 ingressi analogici

Inoltre, offre connettori per I/O esterni, connessioni encoder e interfacce di comunicazione seriale, garantendo la massima flessibilità durante i test.

Interruttori e Indicatori LED
La PA0162 include 8 interruttori che possono essere attivati come pulsanti o interruttori a levetta, a seconda della posizione (sinistra per levetta, destra per pulsante, e neutro al centro).

• I LED verdi e rossi indicano lo stato degli ingressi e delle uscite.
• L'intensità dei LED varia con la tensione durante la simulazione degli ingressi analogici.
• I LED dell'interfaccia seriale mostrano l'attività di comunicazione RS485 e RS422 in tempo reale.
• I LED indicano che il CVI 24VDC e 5VDC sono attivi.

Alimentazione Conveniente
Non è richiesta alcuna alimentazione esterna: la scatola di test è alimentata direttamente tramite CVI 24V attraverso il motore, rendendola sia conveniente che facile da configurare in qualsiasi ambiente.

Varianti del Prodotto

• PA0162: PCB di test I/O per MISxx+MAC404/1004/802, LxWxH: 110x72x28 mm, Peso: 0.100 kg, Dimensioni del pacchetto: 25x15x15 cm. Funzione: Testare IO e creare programma ePLC.
• PA0162-DINBOX: Stesso di sopra con PA0162-CASE, LxWxH: 112.5x77.5x50 mm, Peso: 0.148 kg, Dimensioni del pacchetto: 25x15x15 cm.
• PA0162-CASE: Scatola per PA0162 con guida DIN, LxWxH: 112.5x77.5x28 mm, Peso: 0.048 kg, Dimensioni del pacchetto: 25x15x15 cm. Protegge il PCB aperto e consente il montaggio su guida DIN.

Cavi Connettori

• WI1005-M12M8TF8T01N: M12 Shl Cab 1m 8p Maschio a 8p Femmina 0°, 2x4pair. Cavo di 1m tra motore 8pin e PA0162 8pin.
• WI1005-M12M8TF8T20N: M12 Shl Cab 20m 8p Maschio a 8p Femmina 0°, 2x4pair. Cavo di 20m tra motore 8pin e PA0162 8pin.
• WI1009-M12M17TF17T01: M12 Shl Cable 1m Maschio17p - Femmina 17p 0° coppia intrecciata. Cavo IO di 1m tra motore 17pin e PA0162 17pin.
• WI1009-M12M17TF17T04: M12 Shl Cable 4m Maschio17p - Femmina 17p 0° coppia intrecciata. Cavo IO di 4m tra motore 17pin e PA0162 17pin.

Comunicazione Seriale Opzionale

• RS485-USB-M12M5M8M17: Adattatore USB a RS485 isolato, M12 Maschio 5pin / 8pin / 17pin. RS485 a USB tra PA0162 e PC.

Compatibilità

• MISxxxQ/R/S/T Stepper
• Controller stepper SMC66, SMC67 e SMC85
• MACxxx4 (motore Servo 230VAC) con modulo di comunicazione integrato
• MACxxx2 (motore Servo 12-48VDC) con modulo di comunicazione integrato

Caratteristiche / Specifiche Tecniche

• Modello: PA0162
• Dimensioni: 110x72x28 mm (PCB), 112.5x77.5x50 mm (DINBOX), 112.5x77.5x28 mm (CASE)
• Peso: 0.100 kg (PCB), 0.148 kg (DINBOX), 0.048 kg (CASE)
• Dimensioni del pacchetto: 25x15x15 cm
• Emula: 8 ingressi digitali, 8 uscite digitali, 4 ingressi analogici
• Alimentazione: CVI 24V tramite motore (nessuna alimentazione esterna richiesta)
• Interruttori: 8 (pulsante/levetta)
• Indicatori LED: Verde/rosso per IO, intensità per analogico, LED interfaccia seriale per RS485/RS422
• Connettori: Vite, M12 x3, IO esterni, encoder, comunicazione seriale
• Compatibile con il software MacTalk per diagnostica
