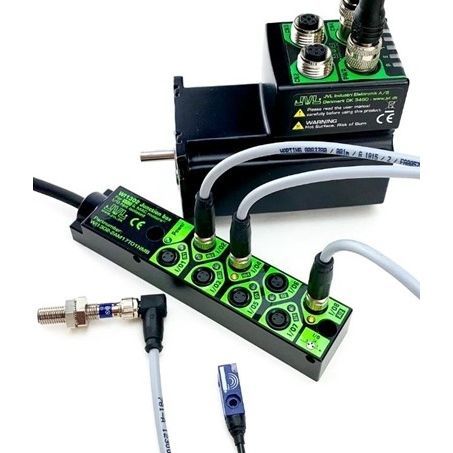

Scatola di derivazione da incasso WI1302-2AM17T01NMB

IP67con schermatura

Scatola di giunzione per un facile collegamento a ServoStep™ o MAC motor Scatola di giunzione plug-and-play per sensori e dispositivi standard M8-3pin. Basta collegare il Junction Box al vostro servo o motore passo-passo integrato e sono disponibili fino a 8 I/O locali da 24 VDC Gli I/O collegati possono essere letti o impostati dal programma ePLC™ integrato nel motore o tramite Industrial Ethernet. Il WI1302 offre una facile connessione dei connettori standard M8 a 3 pin tipicamente utilizzati per i finecorsa e il sensore di casa. Tutti gli 8 I/O sono disponibili su connettori M8 separati, rendendo estremamente facile l'integrazione e il collegamento di MAC motor® e ServoStep™ in qualsiasi macchina. Dettagli: - LED di alimentazione - LED per un facile monitoraggio degli stati degli I/O - Alimentazione 24 VDC integrata per i sensori - 8 x M8-3pin connettori femminili - M12-17pin connettore maschio per il collegamento al motore JVL - 1 metro di cavo schermato - Classificazione IP67 - Molteplici opzioni di montaggio - Alimentazione automatica dell'uscita quando si usa con i controllori ServoStep™ o SMC 66/85 - L'alimentazione di uscita deve essere fornita quando si utilizza il motore MAC® - vedi sotto Connessioni - ServoStep™ o SMC66/85 Collegare i sensori e gli altri I/O secondo questo schema, dove i pin femmina sono visti dalla parte superiore del WI1302. Connessioni - Modulo Ethernet Ex41 per MAC motor Collegare i sensori e gli altri I/O secondo questo schema, dove i pin femmina sono visti dalla parte superiore del WI1302. NB! Il WI1302 non può essere utilizzato con i moduli MAC00-Ex4, SOLO con i moduli MAC00-Ex41. Se il WI1302 viene utilizzato insieme ad un modulo Ethernet MAC00-Ex41 per MAC motor® allora l'alimentazione di uscita deve essere fornita in uno dei due modi seguenti - Collegare l'alimentazione esterna a 24 VDC utilizzando AI2 (I/O8) o AI1 (I/O7) - Impostare gli interruttori DIP sul modulo Ex41 su ON - vedi sotto
