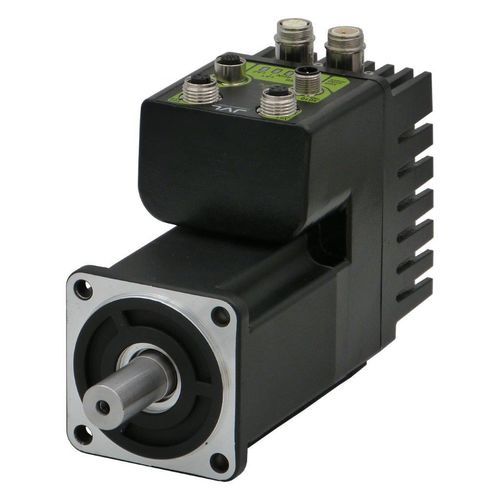

Servomotore brushless MAC series

220 V240 V115 V

I MAC804, MAC1004 e MAC1404 sono servomotori integrati di nuova generazione con interfaccia Ethernet integrata, progettati per alte prestazioni e flessibilità nell'automazione industriale. Questi motori offrono potenze da 750 W a 1500 W, con potenza di picco fino a 4,5 kW, e presentano un design compatto con driver/controllore integrato e un nuovo encoder di recupero che fornisce tempi di inattività illimitati senza la necessità di una batteria. I motori sono forniti con 115 a 230 VAC (opzionale 320 V DC) e sono disponibili in una dimensione robusta di 80x80 mm, rendendoli adatti a una vasta gamma di applicazioni.

Caratteristiche principali

• Design compatto rispetto ai servomotori precedenti
• Nessun bisogno di modulo esterno, riducendo i costi
• Supporto Ethernet industriale con 6 protocolli
• Encoder multiturno assoluto con tempi di inattività illimitati (nessuna batteria richiesta)
• Ingresso Safe Torque Off (STO)
• Tensione di alimentazione: 115 a 230 VAC, opzionale 320 V DC
• Alta efficienza energetica
• Gamma di velocità: 0–3000 RPM (max 3600 RPM)
• Protezione standard IP55 o IP66
• Ampia gamma di opzioni di interfaccia
• Connettori industriali M12 e M16 per ambienti difficili
• Compatibilità connettori con MAC400/800
• PLC integrato (ePLC)
• Interfaccia RS485
• Certificazione CE, TÜV e UL in corso

Opzioni aggiuntive

• Connettore STO
• Preparato per la sicurezza SoE su Ethernet
• IO-Link integrato (basso costo)
• Supporto CANopen
• Interfaccia wireless Profinet, EthernetIP o Modbus
• Ethernet industriale: EtherCAT, Profinet, Ethernet IP, ecc.
• Freno interno opzionale
• Protezione fino a IP67
• Opzione di rivestimento speciale per applicazioni ad alta forza G e vibrazioni

Specifiche tecniche

• Opzioni encoder: Encoder magnetico incrementale 8192CPR, Encoder magnetico + multiturno assoluto 19bit (in sviluppo: Multipolo 18 bit incrementale)
• Velocità: 0–3000 RPM, max 3600 RPM

Varianti di modello e specifiche principali

• MAC804M2: Lunghezza 172,8 mm, Coppia 2,4/7,2 Nm, Potenza 750/2250 W, Ciclo di lavoro 100%
• MAC804M5 (con freno): Lunghezza 207,3 mm, Coppia 2,4/7,2 Nm, Potenza 750/2250 W, Ciclo di lavoro 100%
• MAC1004M2: Lunghezza 198,0 mm, Coppia 3,15/9,55 Nm, Potenza 1000/3000 W, Ciclo di lavoro 100%
• MAC1404M2: Lunghezza 233,5 mm, Coppia 4,7/14,33 Nm, Potenza 1500/4500 W, Ciclo di lavoro 70%
• MAC1404M5 (con freno): Lunghezza 268,0 mm, Coppia 4,7/14,33 Nm, Potenza 1500/4500 W, Ciclo di lavoro 70%

Accessori

• Freno integrato
• Opzioni di ingranaggi (HTRG08..P701..)
• Scatola di giunzione (WI1302-2AM17T01NMB)
• Scatola di prova (PA0162)

Messa in servizio e connettività

• Software di comunicazione: MacTalk
• Convertitore USB a RS485/RS422/RS232 (RS485-USB-M12M5M8M17)
• Vari cavi di comunicazione per alimentazione logica, Ethernet, I/O e alimentazione

Alimentazione

• Alimentatore a commutazione [P+]: PSU024-0120S1X2AAD1A
• Potenza motore 230VAC: WP0402
• Cavi di scarico potenza: WP0102

Download e documentazione

• Dati tecnici, volantini, guide rapide, manuali utente, manuali Ethernet, disegni CAD e altro disponibili come download PDF

Caratteristiche / Specifiche tecniche

• Gamma di potenza: 750 W a 1500 W (picco fino a 4,5 kW)
• Alimentazione in tensione: 115–230 VAC (opzionale 320 V DC)
• Velocità: 0–3000 RPM (max 3600 RPM)
• Protezione: IP55, IP66, opzionale IP67
• Encoder: Magnetico incrementale 8192CPR, Multiturno assoluto 19bit
• Ethernet industriale: 6 protocolli supportati
• Interfacce: RS485, CANopen, IO-Link, wireless, PLC integrato
• Certificazioni: CE, TÜV, UL (in corso)
• Tipi di connettori: M12, M16
• Freno interno opzionale e rivestimenti speciali
