Servomotore brushless MAC083 series
DC24 V48 V

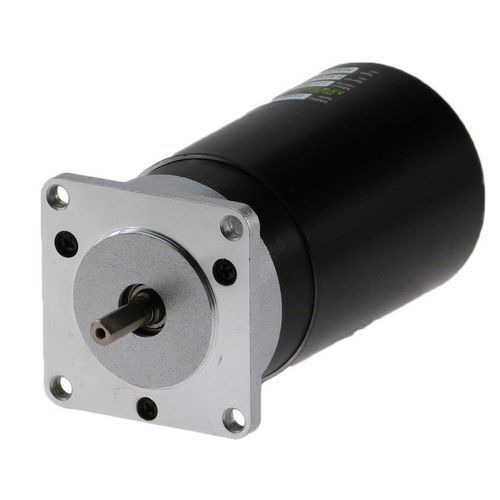

Servomotore brushless - MAC083 series - JVL A/S - DC / 24 V / 48 V
Servomotore brushless - MAC083 series - JVL A/S - DC / 24 V / 48 V
Servomotore brushless - MAC083 series - JVL A/S - DC / 24 V / 48 V - immagine - 2
Servomotore brushless - MAC083 series - JVL A/S - DC / 24 V / 48 V - immagine - 3
Servomotore brushless - MAC083 series - JVL A/S - DC / 24 V / 48 V - immagine - 4
Servomotore brushless - MAC083 series - JVL A/S - DC / 24 V / 48 V - immagine - 5
Servomotore brushless - MAC083 series - JVL A/S - DC / 24 V / 48 V - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di JVL A/S

Caratteristiche

Tipo
DC, brushless
Tensione
24 V, 48 V
Montaggio
in acciaio inossidabile, compatto
Configurazione dei contatti
multipolare
Altre caratteristiche
ad alta risoluzione, CANopen, EtherCAT, ad alta coppia, ad alta precisione, con controllore integrato, ad alto rendimento, di precisione, RS-485, standard, RS-232, con encoder integrato, a comando integrato, sistema di comando, con variatore di velocità integrata, con controllo del movimento integrato, con elettronica integrata
Potenza

83 W
(0,11 hp)

Coppia

0,2 Nm
(0,147512 ft.lb)

Velocità di rotazione

4.000 rpm
(25.132,7412 rad.min-1)

Descrizione

Il motore servo integrato MAC083 è un motore servo da 83 W progettato per il posizionamento ad alta potenza in un pacchetto compatto tutto in uno. Presenta una nuova generazione di encoder multiturno assoluto basato sul principio di Wiegand, eliminando la necessità di una batteria. Questo motore fa parte della serie Mini-MAC di JVL ed è il motore integrato più potente nella dimensione NEMA23.

Caratteristiche principali
  • Potenza doppia rispetto al MAC050 (50 W) ma con le stesse dimensioni
  • Rapporto coppia/volume molto elevato
  • Motore DC senza spazzole speciale per applicazioni OEM
  • 3 volte la coppia di picco (250 W)
  • Tensione di alimentazione raccomandata: 48 VDC da PSU o batteria
  • Opzione di encoder multiturno assoluto senza batteria o ingranaggio richiesto
  • Compatibile con i moduli di espansione standard JVL per applicazioni Ethernet, CAN bus e PLC
  • Opzione per connettore STO
  • Precisione di posizione di ±0,52° (±9,1 conteggi) grazie all'encoder magnetico

Novità
  • Encoder multiturno assoluto basato su tecnologia di raccolta senza batteria o ingranaggio
  • Ethernet con prestazioni elevate simili ai motori MAC più grandi
  • Nuova tecnologia MOSFET per maggiore efficienza e funzionamento più fresco
  • Risoluzione dell'encoder: 8192 CPR (risoluzioni più elevate pianificate)
  • Opzioni per connettore STO e/o freno
  • Filtro FOC avanzato per ridurre il rumore e migliorare le prestazioni del motore

Varianti disponibili
  • MAC083-L1G: lunghezza 110,5 mm, 83W@24VDC, coppia 0,2 Nm, IP42, Encoder magnetico 8192CPR
  • MAC083-L1H: lunghezza 110,5 mm, 83W@24VDC, coppia 0,2 Nm, IP42, Encoder magnetico + multiturno assoluto 8192CPR con STO
  • MAC083-L1I: lunghezza 110,5 mm, 83W@24VDC, coppia 0,2 Nm, IP42, Encoder magnetico multipolare ad alta precisione 32768CPR
  • MAC083-L1J: lunghezza 110,5 mm, 83W@24VDC, coppia 0,2 Nm, IP42, Encoder magnetico multipolare ad alta precisione 32768CPR + multiturno assoluto 24 bit

Accessori
  • Freno - Anteriore (MAB23..)
  • Acciaio inossidabile (MAC201-L3..)
  • Ingranaggio
  • Moduli di espansione (MAC00-xx)
  • Scatola di giunzione (WI1302-2AM17T01NMB)

Avvio rapido e messa in servizio
  • Software di comunicazione: MacTalk
  • Convertitore USB a RS232: RS232-USB2.0-1, RS232-M12-1-5-8, USB-RS232/485-OPTO
  • Gateway IO-Link disponibile

Cavi
  • Alimentazione: WI1000-M12F5TxxN (opzioni: 05 e 20 metri)
  • Ethernet: WI1046-M12M4TxxTRJ45 (opzioni: 05 e 20 metri)
  • Catena Ethernet: WI1046-M12M4TM4TxxT (opzioni: 05 e 20 metri)
  • I/O: WI1009-M12M17TxxN (opzioni: 05 e 20 metri)
  • Gateway IO: PA0190 (solo per moduli MAC00-Ex41)

Alimentazione
  • Alimentatori a commutazione CVI/P+ e P+ (opzioni 120-480W e ~1000W)

Caratteristiche / Specifiche tecniche
  • Potenza: 83 W @ 24 VDC
  • Coppia di picco: 0,2 Nm (3x coppia di picco: 250 W)
  • Lunghezza: 110,5 mm
  • Grado di protezione: IP42
  • Opzioni di encoder: Magnetico 8192CPR, Magnetico + multiturno assoluto 8192CPR con STO, Magnetico multipolare ad alta precisione 32768CPR, Magnetico multipolare ad alta precisione 32768CPR + encoder multiturno assoluto 24 bit
  • Precisione di posizione: ±0,52° (±9,1 conteggi)
  • Tensione di alimentazione raccomandata: 48 VDC
  • Moduli di espansione: Ethernet, CAN bus, PLC
  • Opzioni di connettore STO e freno
  • Flangia quadrata standard (opzione A), flangia quadrata standard con STO (opzione R)
  • Opzioni di colore: Nero (A), Verde (B), Bianco (C), Rosso (F), Nero spesso (G), Arancione (H)
