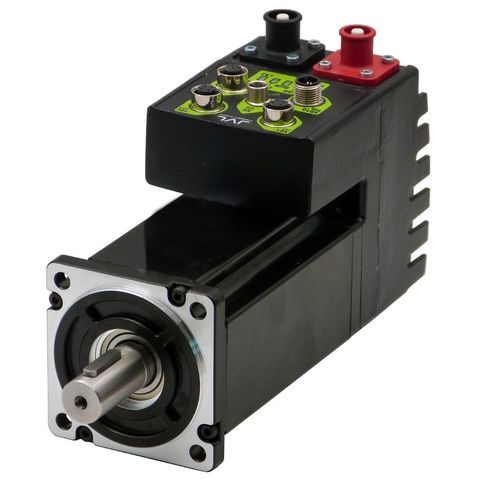

Servomotore DC MAC series

12 V60 V24 V

I MAC802, MAC1202 e MAC1403 sono servomotori integrati avanzati progettati per garantire prestazioni elevate e versatilità nelle applicazioni industriali. Questi motori erogano una potenza nominale da 750 W a 1500 W e una potenza di picco fino a 4500 W con un'alimentazione a 48 VDC e supportano un'uscita di 1,2 kW e 3,6 kW con un'alimentazione a 24 VDC, rendendoli ideali per gli ambienti esigenti alimentati a batteria. La nuova generazione di servomotori integrati di JVL si basa su una piattaforma software e hardware completamente nuova, che incorpora un ampio feedback dei clienti per offrire un'ampia gamma di opzioni e configurazioni per quasi tutte le applicazioni. Caratteristiche principali:

• Design compatto rispetto ai modelli precedenti
• Non è necessario un modulo esterno, con conseguente riduzione dei costi
• Supporto Ethernet industriale con 6 protocolli
• Encoder multigiro assoluto con tempo di inattività illimitato (non richiede batteria)
• Ingresso STO (Safe Torque Off)
• Tensione di alimentazione: da 24 a 48 VDC (12-48 VDC supportati)
• Altamente efficiente dal punto di vista energetico
• Campo di velocità: 0 - 3000 RPM (max 3600 RPM)
• Protezione standard IP55 o IP66
• Ampia gamma di opzioni di interfaccia
• Connettori industriali M12 e M16 per ambienti difficili
• Compatibilità dei connettori con MAC400/800
• Plc integrato (ePLC)
• Interfaccia RS485
• Certificazione CE, TÜV e UL in corso

Caratteristiche opzionali:

• Connettore STO
• Predisposto per la sicurezza funzionale su Ethernet, PROFIsafe
• IOlink integrato (a basso costo)
• Supporto CANopen
• Interfaccia Profinet, EthernetIP o Modbus wireless
• Ethernet industriale: EtherCAT, Profinet, Ethernet IP, ecc.
• Freno interno opzionale
• Protezione fino a IP67
• Opzione di rivestimento speciale per applicazioni ad alta forza G e vibrazioni

Opzioni encoder:

• G: Encoder incrementale magnetico 8192CPR
• H: Encoder incrementale magnetico 8192CPR + encoder assoluto multigiro 19bit
• Opzioni I e J (in fase di sviluppo): Multipolare incrementale a 18 bit

Accessori:

• Freno incorporato
• Organo di trasmissione (HTRG08..P701..)
• Scatola di giunzione (WI1302-2AM17T01NMB)
• Scatola di test (PA0162)
• Opzioni di protezione IP: 5 e 6

Connettori:

• M23 a 6 pin, per impieghi gravosi, a ghiera, connettori di potenza
• Correnti nominali: 60A, 100A, 120A
• Numeri di parte dei cavi: WP1101, WP1201, WP0701-NU-BK, WP0801-NU-RD, WP0705-NU-BK, WP0805-NU-RD, WP0901-MU-BK, WP1001-MU-RD

Commissioning:

• Software di comunicazione: MacTalk

Cavi:

• CVI Power: WI1000-M12F5TxxN
• Ethernet: WI1046-M12M4TxxTRJ45
• Catena Ethernet: WI1046-M12M4TM4TxxT
• I/O: WI1009-M12M17TxxN
• Convertitore da USB a RS485/RS422/RS232: RS485-USB-M12M5M8M17

Specifiche tecniche:

• Potenza nominale: da 750 W a 1500 W
• Potenza di picco: fino a 4500 W
• Tensione: 24-48 VDC (12-48 VDC supportati)
• Velocità: 0-3000 RPM (max 3600 RPM)
• Protezione: IP55, IP66, IP67 opzionale
• Protocolli Ethernet industriali: Profinet, Ethernet/IP, EtherCAT, Powerlink, MODBUS TCP/IP, SERCOS III
• Plc integrato (ePLC), interfaccia RS485
• Certificazioni: CE, TÜV, UL (in corso)

Tabella delle specifiche del modello:

• MAC802M2: Lunghezza 156,5 mm, Coppia 2,4/7,2 Nm, Potenza 750/2250 W, Ciclo di lavoro 100%, Tensione 24-48 (12-48) VDC
• MAC802M5 con freno: Lunghezza 189,5 mm, Coppia 2,4/7,2 Nm, Potenza 750/2250 W, Ciclo di lavoro 100%, Tensione 24-48 (12-48) VDC
• MAC1202M2: Lunghezza 189,5 mm, Coppia 3,82/11,46 Nm, Potenza 1182/3546 W, Ciclo di lavoro 100%, Tensione 24-48 (12-48) VDC
• MAC1202M5 con freno: Lunghezza 223,5 mm, Coppia 3,82/11,46 Nm, Potenza 1182/3546 W, Ciclo di lavoro 100%, Tensione 24-48 (12-48) VDC
• MAC1403M2: Lunghezza 199,5 mm, Coppia 4,78/14,34 Nm, Potenza 1500/4500 W, Ciclo di lavoro 100%, Tensione 48 (12-48) VDC
• MAC1403M5 con freno: Lunghezza 236,5 mm, Coppia 4,78/14,34 Nm, Potenza 1500/4500 W, Ciclo di lavoro 100%, Tensione 48 (12-48) VDC

Informazioni aggiuntive:

• Connettori e cavi standard e opzionali per alimentazione, Ethernet, I/O e comunicazione
• Accessori come freno incorporato, ingranaggi, scatola di giunzione e scatola di prova disponibili
• Documentazione completa e supporto software

Caratteristiche / Specifiche tecniche

• Potenza nominale: da 750 W a 1500 W
• Potenza di picco: fino a 4500 W
• Tensione: 24-48 VDC (12-48 VDC supportati)
• Velocità: 0-3000 RPM (max 3600 RPM)
• Protezione: IP55, IP66, IP67 opzionale
• Protocolli Ethernet industriali: Profinet, Ethernet/IP, EtherCAT, Powerlink, MODBUS TCP/IP, SERCOS III
• Plc integrato (ePLC), interfaccia RS485
• Certificazioni: CE, TÜV, UL (in corso)
• Opzioni di encoder: Incrementale magnetico 8192CPR, Assoluto multigiro 19bit
• Freno interno opzionale
• Rivestimento speciale opzionale per forza G/vibrazione elevata
