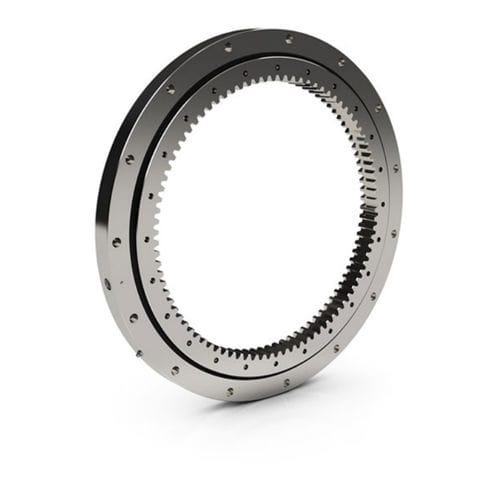

Ralla di orientamento a dentatura interna HT series

a sferea quattro punti di contattoper tavola girevole

I cuscinetti per ralle Kaydon della serie HT sono versioni più grandi della serie HS, con un diametro delle sfere e un'area della sezione trasversale maggiori che garantiscono una capacità sostanzialmente superiore. Le ralle della serie HT offrono un'ampia gamma di soluzioni per una serie di applicazioni per impieghi medio-pesanti. Caratteristiche del design La configurazione interna è costituita da piste profonde ad arco gotico e dal massimo complemento di sfere. Il risultato è un design a quattro punti di contatto che fornisce eccezionali capacità di momento, spinta e carico radiale. Le guarnizioni integrali sono fornite per favorire l'esclusione di agenti contaminanti. Gli anelli dentati sono dotati di fori filettati, mentre quelli non dentati hanno fori passanti. I cuscinetti della serie HT sono disponibili nelle configurazioni con ingranaggi interni, esterni e senza ingranaggi. Gli ingranaggi sono a stelo involuto con angoli di pressione di 20°, prodotti secondo la classe Q5 AGMA e con una tolleranza di 0,015-0,025 pollici per il gioco. Le dimensioni variano da 36 a 66 pollici di diametro esterno (900-1700 mm di diametro esterno) con una sezione trasversale standard. Disponibilità I cuscinetti per ralle della serie HT sono prodotti su ordinazione e possono richiedere tempi di consegna più lunghi, poiché i forgiati non sono disponibili a magazzino. Applicazioni I cuscinetti della serie HT sono stati utilizzati con successo in una varietà di applicazioni per impieghi medio-pesanti, tra cui: -Gru -Sollevamenti aerei -Drimorchi per escavatori -Girelle per scivoli -Rotatori per carrelli elevatori -Piattaforme girevoli industriali
