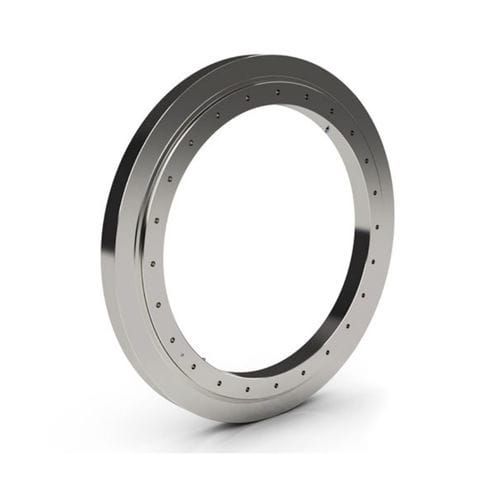

Ralla di orientamento senza dentatura KH series

a sferea quattro punti di contattoper applicazioni robotiche

Le ralle di precisione della serie KH di Kaydon sono progettate per fornire un posizionamento preciso con una ripetibilità costante, in applicazioni in cui la rotazione è costante, intermittente o oscillante. Le ralle KH offrono un'ampia gamma di soluzioni per le tavole rotanti avanzate o per qualsiasi progetto in cui il cuscinetto deve essere collegato ad altri componenti meccanici di precisione. Caratteristiche del design La configurazione interna è costituita da una pista ad arco gotico a scanalatura profonda, che fornisce quattro punti di contatto con le sfere, consentendo di sopportare carichi radiali, di momento e di spinta singolarmente o simultaneamente. L'uso del precarico diametrale interno garantisce una maggiore rigidità che, combinata con le corse radiali e assiali strettamente controllate, offre un'accurata ripetibilità. Le corse assiali sono di 0,001 pollici TIR e le corse radiali per i diametri di posizionamento sono di 0,002 pollici TIR. Un separatore viene utilizzato per mantenere un intervallo di spaziatura costante tra le sfere, mantenere l'attrito al minimo e ridurre al minimo il rumore. Le guarnizioni integrali per la guida della faccia sono fornite per favorire l'esclusione dei contaminanti. I cuscinetti di precisione della serie KH sono disponibili in configurazioni senza ingranaggi e con ingranaggi esterni. Gli ingranaggi hanno denti involuti a tutta profondità e sono fabbricati secondo la qualità AGMA Classe Q8, che consente una riduzione del gioco, un posizionamento più accurato e una minore rumorosità durante il funzionamento. Disponibilità Le ralle della serie KH hanno una sezione trasversale rettangolare, dimensioni comprese tra 16 e 37 pollici di diametro esterno (400-950 mm) e sono generalmente disponibili a magazzino. Applicazioni I cuscinetti a ralla della serie KH sono stati utilizzati con successo in applicazioni che richiedono una maggiore precisione, tra cui: -Tavole rotanti di precisione -Antenne radar
