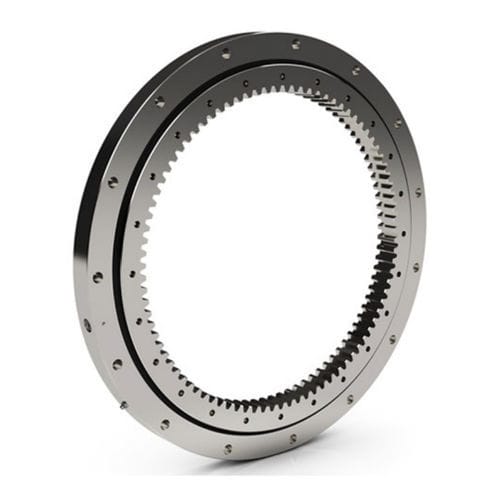

Ralla di orientamento a dentatura interna HS series

a sferea quattro punti di contattoper tavola girevole

Di dimensioni simili alla serie RK, i cuscinetti per ralle Kaydon della serie HS hanno sezioni trasversali rettangolari che forniscono circa il doppio della capacità di carico (momento nominale fino a 139.900 ft-lbs) nello stesso involucro. I cuscinetti della serie HS offrono un'ampia gamma di soluzioni per applicazioni medio-pesanti. Caratteristiche del design La configurazione interna consiste in una sezione trasversale rettangolare con piste profonde ad arco gotico e massimo complemento di sfere. Il risultato è un design a quattro punti di contatto che fornisce eccezionali capacità di momento, spinta e carico radiale. Le serie HS e RK condividono la stessa durezza del pignone, degli ingranaggi e delle piste. Tuttavia, la ralla HS è caratterizzata da un gioco ridotto e da sezioni rettangolari che forniscono una capacità aggiuntiva, una maggiore rigidità e un minore movimento rispetto alla serie RK. Le dimensioni delle ralle HS vanno da 20" a 47" (da 500 mm a 1.200 mm) di diametro esterno con una sezione trasversale standard. Le configurazioni includono non ingranaggi e ingranaggi interni (con raccordi sul diametro esterno) e ingranaggi esterni (raccordi sul diametro interno). Gli ingranaggi sono di tipo Involute Stub con angoli di pressione di 20°, prodotti in conformità alla classe Q5 AGMA e con una tolleranza di .015" a .025" per il gioco. Le ralle HS sono dotate di due raccordi per la lubrificazione, distanziati di 180°. Le piste con ingranaggi sono dotate di fori filettati, mentre quelle senza ingranaggi hanno fori passanti. Tutti i cuscinetti sono dotati di guarnizioni integrali progettate per proteggere dalla contaminazione. Disponibilità Kaydon dispone di 10 modelli di cuscinetti della serie HS, mentre gli altri sono forgiati in magazzino. In genere sono disponibili anche i pignoni di accoppiamento per i cuscinetti dentati.
