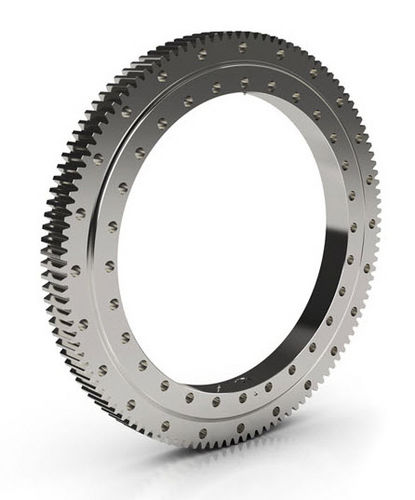

Ralla di orientamento a dentatura esterna MT series

a sferea quattro punti di contatto

I cuscinetti a ralla per impieghi gravosi della serie MT di Kaydon offrono un'ampia gamma di soluzioni per applicazioni quali gru montate su autocarro, paranchi, tavoli e posizionatori industriali non di precisione, fornendo un'economia e una capacità ottimali per una determinata dimensione dell'inviluppo. Caratteristiche di progettazione I cuscinetti per ralle della Serie MT hanno una sezione trasversale rettangolare e dimensioni comprese tra 4 e 47 pollici OD (100-1200 mm). La configurazione interna consiste in piste profonde ad arco gotico e massimo complemento di sfere. Il risultato è un design a quattro punti di contatto che fornisce eccezionali capacità di momento, spinta e carico radiale. Le tenute integrali a contatto con la superficie per le dimensioni più grandi e gli schermi senza contatto per le dimensioni più piccole contribuiscono a escludere gli agenti contaminanti. Queste caratteristiche rendono le ralle per impieghi gravosi della serie MT la scelta ideale per un'ampia gamma di applicazioni, da quelle più leggere a quelle più gravose. Le ralle della serie MT sono disponibili nelle configurazioni senza ingranaggi (MTO) e con ingranaggi esterni (MTE). Gli ingranaggi sono Stub Involute fino alla taglia MTE-324 e Stub Involute per le taglie superiori, tutti prodotti con qualità AGMA Classe Q6. Le ralle della serie MT hanno diametri del passo delle sfere da 9" a 40" e coefficienti di carico momentaneo fino a 870.000 ft.-lbs. Disponibilità Le ralle della serie MT sono generalmente disponibili a magazzino, così come i pignoni di accoppiamento per le versioni con ingranaggi fino a MTE-705. Applicazioni I cuscinetti per ralle della serie MT sono stati utilizzati con successo in un'ampia gamma di applicazioni, da quelle più leggere a quelle più gravose. Le dimensioni più piccole sono adatte per: -Manipolatori -Gru a bandiera -Dispositivi di sollevamento -Posizionatori di lavoro
